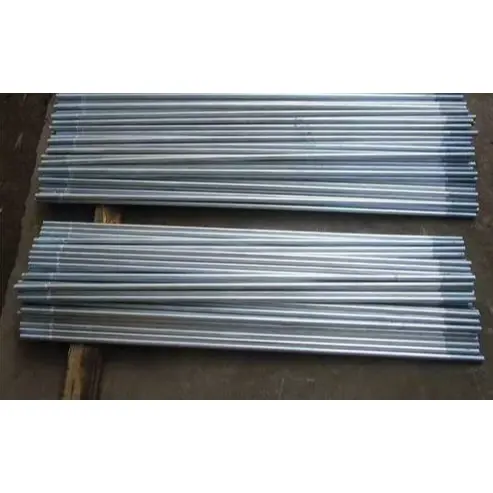

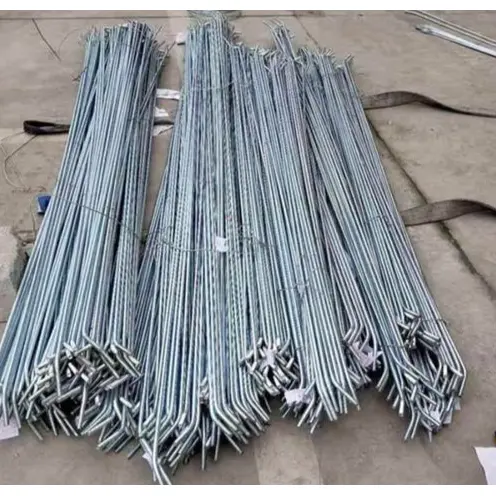

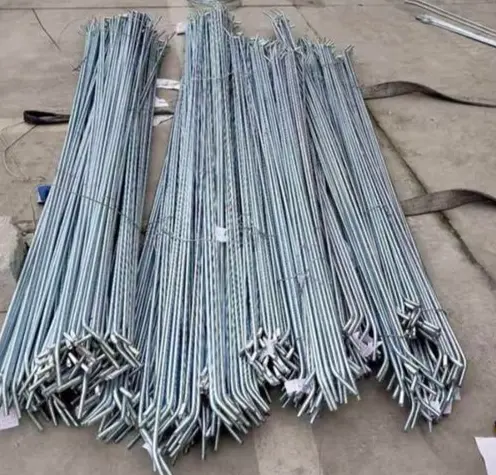

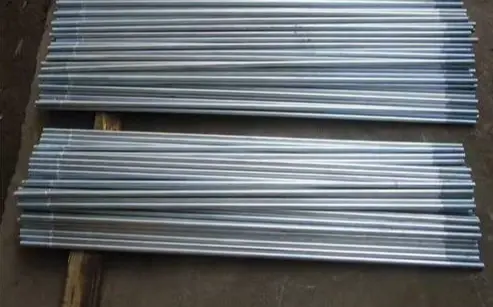

Поцинковани стоманени щанги за структурно укрепване

Поцинковани стоманени свързващи пръти за структурни укрепвания (известни също като горещо поцинковани свързващи пръти или стоманени опъващи пръти) са кръгли стоманени конструктивни компоненти, използвани в стоманени конструкции - като промишлени предприятия, покриви, стени и фотоволтаични монтажни системи - за да издържат на сили на опън, да пренасят хоризонтални натоварвания, да стабилизират греди и стенни греди и да предотвратяват страничната нестабилност.

Дефиниция и конфигурация на продукта

I. Основна информация за продукта

Материал: Стандартен Q235B; Q355B за приложения с високо натоварване. Кръглата стомана се подлага на студено изтегляне, закаляване и отвръщане и резба в двата края.

Антикорозионни: Горещо поцинковани (HDG); дебелина на цинковото покритие ≥70–100μm; подходящ за външна или силно корозивна крайбрежна среда.

Функция: Типовете включват прави напречни пръти (хоризонтални напречни пръти), диагонални напречни пръти (наколенки/упори за вятър) и напречни пръти с регулиране на обтегача (регулируемо напрежение).

II. Пълна конфигурация (стандартен монтаж)

1) Тяло на напречна щанга (1 брой)

Диаметър: φ8/10/12/14/16 mm (φ12 е най-често срещаният).

Резби: M8/M10/M12/M14/M16 в двата края (съвпадат с диаметъра); дължината на нишката е 2d–3d на край.

Дължина: Персонализирана въз основа на обхват; толеранс ±5mm; налични във версии с пълна резба или двойна резба.

Повърхност: Горещо поцинкована; устойчивост на солен спрей ≥500h.

2) Аксесоари за закрепване (1 комплект за всеки край)

Шестостенни гайки: степен 4.8 / степен 8; горещо поцинковани. ·Плоски шайби: Q235 / поцинковани; разпределят натиска и предотвратяват надраскване.

·Пружинни шайби / заключващи гайки: Предотвратяване на разхлабване поради вибрации (задължително за покриви / зони на натоварване от вятър).

3) Аксесоари за настройка/свързване (по избор въз основа на изискванията)

·Въртящи се обтегачи (регулатори на напречна щанга): тип вилица или затворено тяло; кована от стомана 45#, горещо поцинкована; обхват на регулиране: ±50–150 мм.

·Плочи за уши / свързващи плочи: Q235B/Q355B; дебелина ≥10mm; горещо поцинковани; за свързване към греди / греди / колони.

· Предпазители за резба: Предотвратяват повреда на резба или корозия по време на транспортиране/монтиране.

·Опорни тръби (за компресионни пръти): стоманена тръба φ42/48 с вътрешен свързващ прът; осигурява стабилност при компресия.

III. Бърз преглед на ключовите параметри

·Материал: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

·Якост на опън: ≥400MPa (Q235) / ≥470MPa (Q355).

·Поцинковано покритие: ≥85μm (на открито), ≥100μm (крайбрежно).

·Общи спецификации: φ12 (M12), дължина 1–6m.

IV. Типични сценарии за приложение

·Фабрично покритие: Прави скоби (между греди) + диагонални скоби (устойчивост на вятър) + обтегачи (регулиране на напрежението).

·Стенни облицовки: Диагонални скоби за стени; предотвратяване на издуване на стената или странично изместване.

·Системи за монтаж на фотоволтаични системи: Надлъжни / напречни щанги; повишават стабилността срещу натоварване от вятър и сняг. Основни предимства

1. Устойчивост на ръжда и корозия: Поцинкованото покритие ги прави подходящи за работа на открито и влажни условия.

2. Висока якост на опън: Ефективно ограничава люлеенето на греди и подобрява цялостната структурна твърдост.

3. Регулируема дължина: Дължините могат да бъдат фино настроени на място, осигурявайки висока адаптивност на монтажа.

4. Ефективност: Лек и рентабилен, улесняващ удобната партидна инсталация.

Отличителни акценти

I. В сравнение с черни стоманени/боядисани напречни щанги

1. Превъзходна устойчивост на корозия и атмосферни влияния

Преминава цялостно горещо поцинковане; дебелото, металургично свързано покритие блокира влагата и солните пръски, което позволява дълготрайна употреба на открито, влажна или крайбрежна среда. Обратно, стандартните части от черна стомана ръждясват лесно, а покритията на боята се лющят или лющят, което налага често отстраняване на ръждата и пребоядисване – което води до високи разходи за поддръжка.

2. По-дълъг експлоатационен живот

Експлоатационният живот надхвърля 20 години при нормални условия - далеч надхвърля боядисаните части (3-5 години) - което ги прави идеални за постоянни външни стоманени конструкции като фабрични сгради и фотоволтаични системи за монтаж.

3. Отлична цялост на повърхността

Цинковото покритие е устойчиво на износване и удар, което минимизира щетите при транспортиране и монтаж. Резбите са устойчиви на ръжда и задръстване, което гарантира гладко разглобяване по време на бъдеща поддръжка.

4. Единен външен вид и лесна проверка

Отличава се с постоянно сребристо-сиво покритие, което позволява лесно визуално идентифициране на спецификациите и качеството на място.

II. В сравнение с щанги от неръждаема стомана

1. Изключително съотношение цена-производителност

Разходите за снабдяване са значително по-ниски от тези на свързващите пръти от неръждаема стомана; при стандартни корозивни условия цялостната производителност е сравнима, което води до значително намаляване на разходите по проекта.

2. Стабилни механични свойства

Основно произведен от стомана Q235B/Q355B; якостта и издръжливостта отговарят на изискванията за натоварване на опън за стоманени конструкции, осигурявайки надеждна носеща способност и устойчивост на деформация.

3. Висока способност за обработка

Персонализируеми дължини и резби; съвместим с аксесоари като фиксатори и дистанционни тръби, предлагащи гъвкавост за монтаж на място, подравняване и опъване.

III. Уникални предимства

1. Фокусирана носеща и проста структура: Основно се справя с натоварвания на опън; лек и компактен; ефективно ограничава страничното изместване на греди и стенни греди, повишавайки общата структурна стабилност; служи като прост, ефективен опъващ елемент в стоманени конструкции.

2. Изчерпателна поддържаща система: Съвместима с пълен набор от аксесоари - като галванизирани гайки, шайби, въртящи се обтегачи и плочи - с подходящи антикорозионни обработки за предотвратяване на галванична корозия и осигуряване на еднаква защита.

3. Удобна инсталация: Дизайнът с двойна резба позволява фина настройка на напрежението и подравняване с помощта на гайки, което води до висока ефективност по време на конструиране и регулиране.

IV. Кратки ограничения

1. Ефективност в тежки среди: Устойчивостта на корозия е по-ниска от неръждаемата стомана в силно корозивни или силно киселинни/алкални среди.

2. Разходи: Единичната цена е по-висока от стандартните черни железни щанги, което води до малко по-висока първоначална инвестиция.

V. Резюме на селекцията

· Суха вътрешна среда, временни конструкции или строг контрол на разходите → Изберете черна стомана или боядисани щанги.

· Външни/изложени места, крайбрежни зони, стандартни условия на корозия или необходимост от дългосрочна работа без поддръжка → Дайте приоритет на поцинковани стоманени свързващи пръти.

· Химическа среда със силна корозия или високи изисквания за чистота → Изберете скоби от неръждаема стомана.

Процес на изграждане на място

Поцинковани стоманени свързващи пръти за структурно укрепване са приложими за: фабрични свързващи пръти за греди, свързващи пръти за стена, свързващи пръти за фотоволтаичен монтаж и свързващи пръти с регулиране на обтегача. Основният материал обикновено е Q235B/Q355B горещо поцинкована кръгла стомана; монтажът отговаря на стандартите за стоманени конструкции.

I. Строителна подготовка

1. Проверка на материала: Проверете диаметъра, дължината и спецификациите на резбата на напречната щанга; проверете за здраво поцинковано покритие и се уверете, че резбите нямат вдлъбнатини, ръжда или оголени участъци; уверете се, че аксесоарите (поцинковани гайки, плоски шайби, пружинни шайби, въртящи се обтегачи, клинови плочи) са в добро състояние. Строго забранете смесването на аксесоари с различни спецификации или производствени процеси.

2. Подготовка на инструмента: гаечни ключове, накрайници, ролетки, отвеси и ръчни чукове; за регулиране на напречната щанга, подгответе лостове и ключове за опъване; осигурете пълна предпазна екипировка за работа на височина. 3. Проверка на основата: Уверете се, че свързващите плочи и предварително пробитите отвори/диаметри за греди, колони, греди и стенни греди отговарят на чертежите; уверете се, че компонентите са правилно позиционирани и надеждно временно фиксирани.

4. Технически брифинг: Дефинирайте ясно оформлението, наклона и изискванията за опъване на напречни пръти, като правите разлика между спецификациите за монтаж на прави напречни пръти, диагонални напречни пръти и обтегачи.

II. Инсталационен процес и оперативни ключови точки

(A) Стандартни двойни накрайници с резба (прави/диагонални свързващи щанги)

1. Поставяне: Прокарайте последователно двата края на свързващия прът през предварително пробитите отвори в компонентите, като се уверите, че прътът остава прав без прегъвания или усуквания.

2. Поставяне на аксесоарите: Инсталирайте компонентите в реда на плоска шайба → пружинна шайба → гайка; разместете цепката в пружинната шайба, за да осигурите ефект против разхлабване.

3. Първоначално затягане: Симетрично затегнете гайките в двата края, за да приложите основно напрежение и да премахнете разхлабването на компонентите.

4. Окончателно затягане: Затегнете на етапи, като прилагате сила едновременно в двата края, за да осигурите равномерно опъване и цялостна изправеност; не затягайте напълно една страна наведнъж, тъй като това причинява неправилно подравняване на компонентите и локализирана концентрация на напрежение.

5. Подравняване: Проверете изправеността и наклона с помощта на отвес или корда за подравняване; фино настройте позициите на гайките, ако е необходимо.

(B) Обтегачи (регулируем тип)

1. Свържете двата края на свързващия прът към структурните възли и монтирайте хлабаво гайките.

2. Завъртете тялото на обтегача, за да регулирате напрежението, контролирайки цялостната плътност, за да гарантирате, че структурната геометрия и вертикалността отговарят на проектните спецификации.

3. Веднъж регулирани, заключете гайките против разхлабване от двете страни на въртящата се скоба, за да предотвратите завъртане или разхлабване по време на обслужване.

4. За успоредни групи напречни пръти осигурете постоянно опъване и балансирано разпределение на натоварването.

(C) Монтаж с дистанционни тръби

Прокарайте свързващия прът през вътрешността на стоманената дистанционна тръба; монтирайте шайби и гайки върху резбовите секции, стърчащи от двата края. Уверете се, че дистанционната тръба пасва изравнено с компонентите (вертикално или хоризонтално), без да се накланя или оставя празнини.

III. Изисквания за строителство по местоположение

1. Скрепителни пръти за покрива: Хоризонталните свързващи пръти трябва да останат равни, а диагоналните свързващи пръти трябва да бъдат монтирани под проектните ъгли; всички свързващи пръти трябва да бъдат опънати и опънати, за да се елиминира хлабината и да се подобри цялостната стабилност на греди.

2. Стенни скоби: Монтирайте последователно отгоре надолу, като контролирате вертикалността на компонентите на стената; уверете се, че свързващите пръти не пречат на врати, прозорци или облицовъчни панели.

3. Ъглови и крайни връзки: Уверете се, че всички фитинги са завършени, приложете двойни мерки против разхлабване и приложете допълнителна армировка в зони, подложени на силно натоварване от вятър.

IV. Проверка и защита на готовата работа

1. Визуална проверка: Напречните пръти трябва да са прави, без да се огъват, а поцинкованото покритие трябва да е без големи повреди; фитингите трябва да са завършени, с напълно затегнати гайки и напълно компресирани пружинни шайби.

2. Функционална проверка: Сглобката не трябва да е разхлабена или клатеща се; конструктивните размери и ъглите на наклон трябва да отговарят на чертежите.

3. Защита на завършената работа: Забранява се стъпване, удряне или причиняване на изгаряния при заваряване на свързващите пръти или поцинкованото покритие; предотвратяване на замърсяване с хоросан или масло върху зоните с резба.

4. Поправете незабавно локализираните драскотини в поцинкованото покритие, като нанесете богата на цинк боя, за да възстановите защитата от корозия.

V. Строителни забрани

1. Пропускането на плоски шайби или пружинни шайби, инсталирането на непълни комплекти фитинги или смесването в непоцинковани фитинги е строго забранено.

2. Принудителното, усукване или използването на нагряване с пламък за изправяне на свързващи пръти е забранено, за да се избегнат материални щети или повреда на поцинкованото покритие.

3. Не използвайте свързващи пръти с повредени резби, силно олющени поцинковани покрития или деформация/огъване.

4. Прекомерното затягане на гайките е строго забранено, за да се предотврати оголване на резбата или деформация на компонента.

5. Прилагайте защитни мерки по време на строителство на открито при дъждовно време, за да предотвратите ръжда, причинена от продължително натрупване на вода върху резбите.

Ключови експлоатационни параметри на галванизирани стоманени свързващи пръти за структурно укрепване

Стандарти: GB/T 700, GB/T 13912, GB 50017

I. Основен материал и механични свойства

1. Общи материали

· Стандарт: Q235B; Тежкотоварни/с голям обхват: Q355B

2. Механични индикатори

3. Спецификации на пръта: Общи диаметри: φ8, φ10, φ12, φ14, φ16 mm; Дължина: Персонализирана по чертежи (стандарт 1–6m); Толеранс на дължина: ±5 мм

II. Параметри на резбата

1. Спецификации на резбата: съответства на диаметър на кръгла стомана (M8, M10, M12, M14, M16)

2. Тип резба: Двустранна външна резба; дължината на резбата във всеки край е 2-3 пъти по-голяма от номиналния диаметър

3. Прецизност на резбата: 6g; гладко прилягане, против захващане

III. Свойства на поцинкованото покритие (предпочита се горещо поцинковане)

1. Дебелина на покритието

· Стандартна употреба на открито: ≥70 μm

· Крайбрежни / Силно корозивни среди: ≥85 μm

2. Адхезия: Металургична връзка; без белене или лющене при удар

3. Устойчивост на корозия: Тест със солен спрей ≥500 h; експлоатационен живот >20 години при нормални външни условия

IV. Параметри на аксесоарите

1. Степен на ядка: клас 4.8 / клас 8; горещо поцинковани (същия материал); прецизно прилягане с резби

2. Плоска шайба: материал Q235, горещо поцинкована; разпределя контактното налягане; защитава боя/покритие на компонента

3. Пружинна шайба: Висока еластичност; използвани предимно в зони с висока вибрация или силен вятър за предотвратяване на разхлабване

4. Обтегач (регулируем): Материал: кована стомана 45#, напълно горещо поцинкована; стандартен диапазон на регулиране: ±50–150 mm mm

V. Параметри за използване и инсталиране

1. Режим на натоварване: Проектиран само за натоварвания на опън; излагането на компресия, огъване или странични натоварвания е строго забранено.

2. Изисквания за монтаж: Напречната щанга трябва да остане права, без усукване или прегъване; гайките в двата края трябва да бъдат затегнати симетрично.

3. Екологична пригодност: Работен температурен диапазон от -20°C до 80°C; избягвайте продължителен контакт със силни киселини или силни основи.

VI. Допълнителни характеристики

1. Повърхностно покритие: Матово сребристо сиво навсякъде с равномерно оцветяване; устойчив на износване и удар.

2. Възможност за многократна употреба: Поцинкованото покритие на резбата осигурява присъщо смазване, предотвратявайки захващане или оголване на резбите по време на разглобяване за поддръжка.
