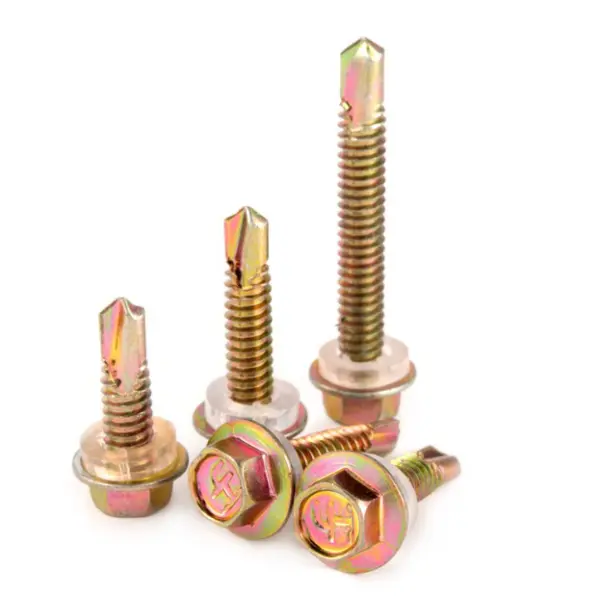

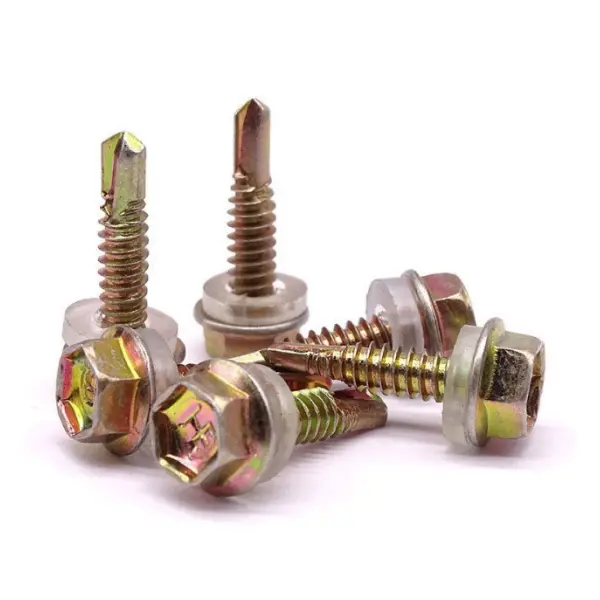

Самонарезни винтове за системи за стоманени облицовки

Самонарезните винтове за системи за стоманени облицовки са проектирани специално за обвивки на сгради от стоманени конструкции, включително покриви, облицовки на стени и компоненти за облицовка (като мигащи и ъглови ъгли).

Материал: средно въглеродна стомана (1022) или неръждаема стомана (410/304); термично обработени и завършени с поцинковане или композитни покрития.

Основна функция: Елиминира необходимостта от предварително пробиване; извършва пробиване, нарязване и закрепване в една стъпка. Подходящ за свързване на тънки метални листове (0,5–6 mm), като стомана с цветно покритие, поцинковани листове и леки стоманени греди.

Глава: Шестоъгълна шайба; съвместим с гнездови драйвери или гаечни ключове; предлага висока устойчивост на въртящ момент и предотвратява приплъзване.

Накрайник: Вграден връх на бормашина (миниатюрно спирално свредло) с жлебове за отстраняване на стружките; способен да пробива директно през стоманени плочи.

Резба: груба резба (14 TPI); осигурява силна способност за самонарязване и висока сила на затягане.

Повърхностно покритие: горещо поцинкована, цветен цинк или Dacromet; устойчиви на корозия и подходящи за външна употреба.

Конфигурация на продукта

Стандартният монтаж включва тялото на винта и водоустойчива уплътнителна шайба (предварително сглобена); готови за незабавна употреба на място без необходимост от ръчно инсталиране на пералня.

1) Тяло на винта (основен компонент)

Тип глава: Шестоъгълна глава на шайба; предлага висока товароносимост и сигурно, изравнено прилягане. Спецификации (общи):

o Диаметър: 5,5 mm (#12), 6,3 mm (#14)

o Дължина: 25–150 mm (трябва да проникне през панела и изолационния слой, с ≥25 mm вграждане в гредата)

Точка на пробиване: ST4.2–ST6.3, съответстваща на различни дебелини на стоманения лист.

2) Уплътнителна шайба (критична за хидроизолацията; предварително сглобена/интегрирана)

Структура: Композитна шайба, състояща се от метална шайба (поцинкована стомана / неръждаема стомана) + EPDM гума.

Функции: Хидроизолация, предотвратяване на течове, устойчивост на стареене и устойчивост на атмосферни влияния (работен диапазон: -40°C до 120°C).

Размери: Външен диаметър ≥19mm; осигурява голяма контактна площ за надеждно запечатване. 3) Необходими инструменти (основни за инсталиране)

Драйвери: 1/4″ шестостенни гнезда (8 мм/10 мм); акумулаторен ударен гайковерт или електрическа бормашина

Помощни инструменти: нивелир, ролетка, предпазна лента (за работа на височина)

Ключови параметри на ефективността

Якост на опън: ≥450 MPa

Твърдост на повърхността: HRC 35–45 (твърда точка на пробиване, здрава сърцевина)

Сила на издърпване: ≥8700 N (Q235, 4 mm стоманена плоча)

Въртящ момент: ≥10,9 Nm

Устойчивост на солен спрей: ≥500 часа (горещо поцинкована)

Приложима дебелина на плочата: 0,5–6 mm (в зависимост от спецификацията на точката на пробиване)

Типични сценарии за приложение

Покрив: Фиксиране на стоманени листове с цветно покритие към стоманени греди (устойчивост на повдигане от вятър и хидроизолация)

Облицовка на стени: Фиксиране на стоманени листове с цветно покритие към стенни греди/греди

Облицовка/обшивка: Фиксиране на капачки на билото, стрехи и ъглови облицовки на врати/прозорци

Други: фотоволтаични (PV) монтажни системи, въздуховоди и леки стоманени обвивки на сгради

Основни предимства на самонарезните винтове за системи за стоманени облицовки

1. Елиминира стъпките за предварително пробиване и резбоване; бърз и трудоемък монтаж

2. Стегнат ангажимент; устойчив на разхлабване и отлепване

3. Съвместим с различни материали; много гъвкав

4. Компактен размер; подходящ за свързване на тънкостенни и леки компоненти

Диференциатори

Сравнение: Стандартни самонарезни винтове с остър връх, стандартни болтове и слепи нитове

I. Ключови диференциатори

1. Интегрирано пробиване и закрепване; изключително висока ефективност на монтажа

Разполага с вградена режеща структура с точка на пробиване; елиминира необходимостта от предварително пробиване или резбоване. Пробиването, нарязването на резби и закрепването се извършват в една стъпка, което значително намалява стъпките на процеса - идеално за широкомащабно монтиране на пликове на строителни обекти.

2. Шестоъгълна глава на фланец; силна сила на затягане без приплъзване

Комбинира външно шестостенно задвижване с лице на фланец, което позволява прилагане на висок въртящ момент с електрически ключове. Голямата опорна повърхност минимизира риска от оголване на резба или срязване на главата, което го прави подходящ за условия, включващи вибрации или налягане от вятър в стоманени конструкции.

3. Интегрирана композитна шайба; отлично водоустойчиво уплътнение

Предварително сглобени във фабриката с метални и EPDM компоненти. Каучукова композитна шайба: Прилепва плътно към повърхността на панела след затягане; устойчив на стареене и температурни крайности; предотвратява изтичането на вода при източника; специално проектиран за хидроизолация на системи за ограждащи конструкции на сгради.

4. Закален материал, подходящ за метални връзки

Закалени с висока повърхностна твърдост; способен за надеждно пробиване през 0,5–6 mm стоманени листове с цветно покритие и галванизирани стоманени профили; балансираната издръжливост осигурява устойчивост на счупване или оголване на резба по време на монтаж, предлагайки превъзходна товароносимост в сравнение със стандартните самонарезни винтове.

5. Устойчивост на корозия и атмосферни влияния, подходяща за външна среда

Включва стандартни повърхностни обработки като цветно поцинковане, горещо поцинковане или покритие Dacromet; предлага отлична устойчивост на солени пръски и ръжда; издръжлив за дългосрочна употреба в открити или крайбрежни промишлени съоръжения; идеален за външни приложения на пликове от стоманени конструкции.

6. Здраво зацепване на резбата, устойчиво на повдигане и разхлабване от вятъра

Специализираните груби самонарезни резби осигуряват плътно захващане със стоманени греди; осигурява отлична устойчивост на издърпване и приплъзване; издържа на силни натоварвания от вятър върху покривите и издържа на разхлабване с течение на времето.

II. Сравнение с други видове закопчалки (ограничения)

1. Срещу стандартни самонарезни винтове с остър връх: По-висока единична цена; неподходящ за неметални основи като дърво или пластмаса.

2. Срещу стандартни болтове: По-ниска товароносимост; не може да се използва за първични структурни носещи съединения; подходящ само за системи за обвивки и връзки на тънки листове.

3. Срещу слепи нитове: Позволява многократно разглобяване и поддръжка (за разлика от нитове за еднократна употреба); въпреки това, сеизмичната устойчивост и толерантността към многократна деформация са по-ниски от тези на структурните крепежни елементи с висока якост.

Процес на инсталиране на място

Самонарезни винтове за системи за стоманени облицовки Приложими сценарии: Фабрични покриви, облицовки на стени (стоманени листове с цветно покритие), обшивки и ъглови облицовки, системи от леки стоманени обвивки и др.; монтажът следва общите спецификации за конструкцията на обвивката на стоманената конструкция.

I. Строителна подготовка

1. Проверка на материала

Проверете спецификациите, дължината и антикорозионното покритие; инспектирайте предварително сглобените композитни шайби, за да се уверите, че са непокътнати и нямат отделяне или напукване; разграничете спецификациите на точката на пробиване, за да съответствате на общата дебелина на панелите.

2. Подготовка на инструмента

Шестоъгълен вътрешен винт, електрически гаечен ключ с променлива скорост / Подгответе ръчна електрическа бормашина, като регулирате настройките за скорост и въртящ момент предварително; подгответе също рулетка, маркер и служебен нож.

3. Подготовка на основната повърхност

Уверете се, че по повърхностите на панелите и греди няма отломки, хлабава ръжда или издатини; уверете се, че фугите при припокриване на панелите са гладки и повърхностите на панелите са без деформации.

4. Оформление и позициониране

Закрепете линиите според чертежите, за да определите разстоянието между винтовете, осигурявайки хоризонтално и вертикално подравняване.

II. Операции по позициониране и закрепване

1. Подравнете и монтирайте панелите заедно, като ги закрепите временно, за да гарантирате, че ширината на припокриване отговаря на проектните спецификации.

2. Прилагайте натиск перпендикулярно на повърхността на панела, докато пробивате; поддържайте вертикално подравняване - накланянето или завиването на винтове под ъгъл е строго забранено.

3. Пробийте и закрепете с постоянна скорост, позволявайки на самопробивния връх да проникне в панела и гредата; избягвайте внезапна или прекомерна сила, за да предотвратите счупване на върха на свредлото или деформиране на панела.

4. Стандарт за закрепване: Фланецът трябва да компресира композитната шайба, така че гуменото уплътнение да е равномерно компресирано и да се разширява леко навън; не затягайте прекалено много, тъй като това може да спука гуменото уплътнение или да причини вдлъбнатина и изтичане на повърхността на панела.

5. Последователност на монтаж: Продължете от центъра на участъка към двата края и от средата навън, за да сведете до минимум натрупаното напрежение в панелите.

III. Ключови точки за инсталиране за различни области

1. За покривни панели, позиционирайте винтовете върху гребените на гофрите; е забранено завиването на винтове в коритата (тъй като това води до натрупване на вода и изтичане); разстояние... Спазвайте стриктно чертежите, с особен акцент върху увеличаването на плътността на крепежните елементи около билото, стрехите и улуците.

2. Монтирайте вертикални стенни панели отгоре надолу; увеличете плътността на винтовете при припокриващите се фуги, за да осигурите водонепроницаемо уплътнение.

3. Приложете двойно закрепване в точките на подстригване, ъглово покритие и точки на затваряне, с винтове, разпределени равномерно от двете страни на ъгъла, за да предотвратите извиване на ръбовете или изтичане на вода.

IV. Проверка и защита на готовата работа

1. Цялостна визуална проверка: Уверете се, че винтовете са вертикални и равномерно разположени и че шайбите са непокътнати и правилно позиционирани.

2. Уверете се, че повърхностите на панелите нямат значителни вдлъбнатини или драскотини и че уплътненията при припокриване са непокътнати.

3. Забранете стъпване, люлеене или удряне на завършени зони, за да предотвратите разхлабване на винта или повреда на уплътнението.

4. Незабавно сменете или преработете всички повредени шайби или неправилно подравнени винтове.

V. Строителни забрани

1. Не премахвайте и не заменяйте оригиналните композитни шайби; монтирането без шайби е строго забранено.

2. Не завивайте винтовете под ъгъл и не ги затягайте с прекомерен въртящ момент, тъй като това може да причини течове или счупване на винта.

3. Не използвайте винтове с износени върхове на пробиване или повредени резби.

4. Избягвайте монтаж на открито по време на дъжд или когато повърхностите на панелите са мокри.

Ключови експлоатационни параметри на самонарезни винтове за системи за стоманени облицовки

I. Основен материал и повърхностна обработка

1. Основен материал: стандартна стомана 1022, средно въглеродна стомана (закалена при охлаждане); 410/304 неръждаема стомана за среди с висока степен на корозия

2. Термична обработка: чрез втвърдяване (твърда повърхност, жилава сърцевина)

3. Повърхностна антикорозия: цветно поцинковане, горещо поцинковане, Dacromet, фосфатиране

4. Подходяща шайба: подложка от поцинкована стомана + EPDM гума (уплътнение, устойчиво на атмосферни влияния)

II. Твърдост и механични свойства

1. Твърдост на повърхността: HRC 35–45 (осигурява възможност за пробиване, предотвратява счупване на върха)

2. Якост на опън: ≥450 MPa

3. Максимален въртящ момент: ≥10,9 N·m (стандартни спецификации)

4. Капацитет на издърпване (съвпадащ с 0,5–4 mm стоманен лист + греди): ≥8700 N

III. Спецификации и параметри на резбата

1. Общи номинални размери: ST5.5, ST6.3 (основен поток за инженерни проекти)

2. Тип резба: Едра самонарезна резба; остър профил, силен захват

3. Тип на сондажната точка: Стандартна самопробивна точка; подходящ за листове с дебелина 0,5–6 mm

IV. Параметри на уплътнителната шайба

1. Работна температура: -40°C до 120°C; устойчив на стареене при високи/ниски температури

2. Ефективност: Водоустойчив, ударопоглъщащ, предотвратява повреда на листа от смачкване; експлоатационен живот ≥10 години

3. Структура: Предварително сглобена като единична единица във фабриката; неразглобяема

V. Параметри за устойчивост на корозия и атмосферни влияния

1. Цветен цинк: устойчивост на солен спрей ≥200 h; подходящ за закрити/сухи производствени помещения

2. Горещо поцинковане / Dacromet: устойчивост на солен спрей ≥500 h; подходящ за външна, влажна и крайбрежна среда

VI. Параметри за инсталиране и използване

1. Изисквания за закрепване: Шайбата трябва да бъде равномерно компресирана; избягвайте прекаленото затягане, за да предотвратите напукване на гумата или вдлъбнатина на повърхността на листа

2. Дълбочина на пробиване: След проникване в цветния лист, ефективното вграждане в стоманената греда трябва да бъде ≥25 mm

3. Приложение: Свързване на тънки облицовъчни листове (покривни, стенни панели, обшивки/облицовки); не е за използване в първични носещи структурни съединения
