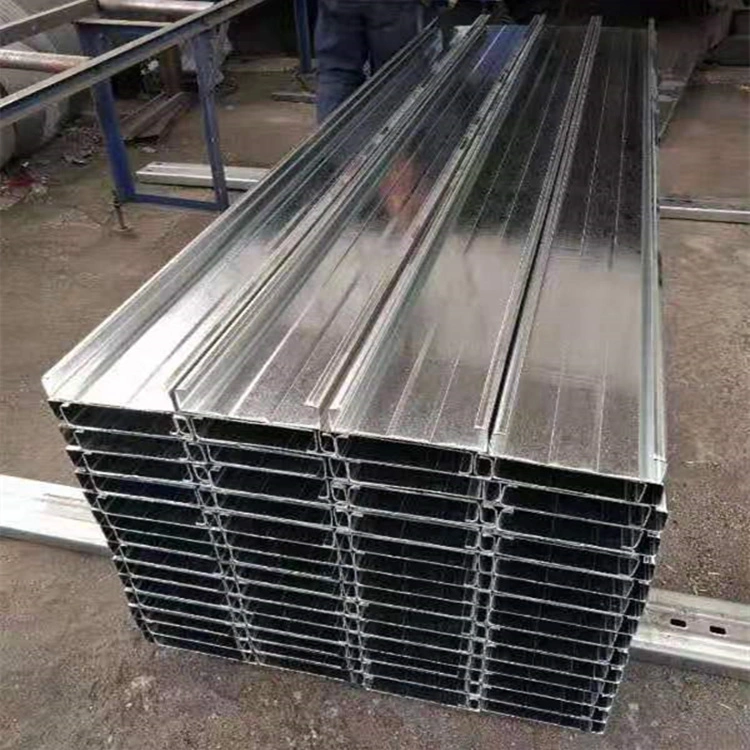

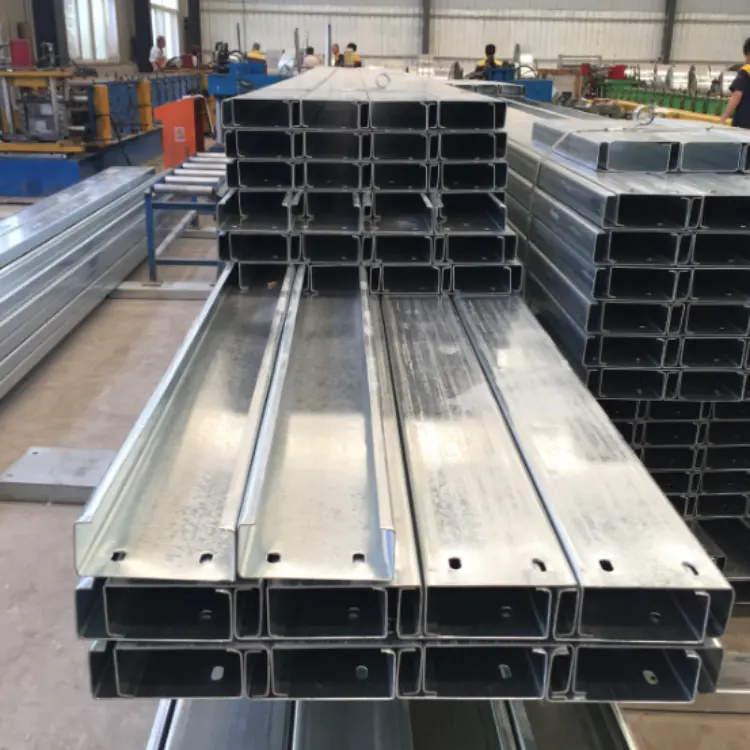

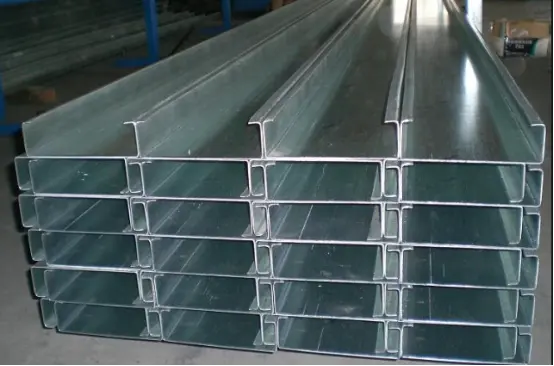

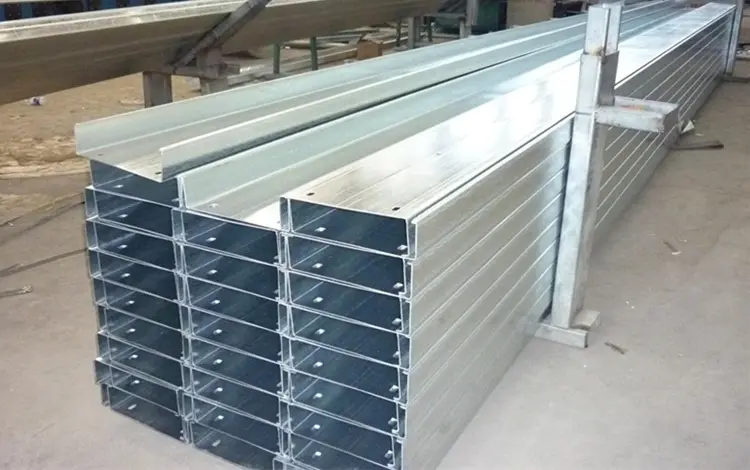

Студено валцувани стоманени греди със сечение C

Студено валцуваните стоманени греди със сечение C се произвеждат от горещо поцинковани стоманени ленти. Категоризирани в покривни греди и стенни греди, те се монтират върху стоманени греди, колони или горни корди на пространствени рамки. Те служат като носеща основа за стоманени покривни и стенни панели с цветно покритие, пренасяйки натоварванията върху основната стоманена конструкция и действайки като структурна рамка за системата за ограждане на сградата. Стандартна спецификация: Q235 горещо поцинкована стомана с C-образно сечение с дебелина на слоя за поцинковане ≥80 μm.

Студено валцувани компоненти на системата от стоманени греди със С-сечение

1. Общи спецификации за основните членове

Покрив: C140×50×20, C160×50×20, C180×60×20, C200×70×20

Стена: C80×40×20, C100×50×20, C120×50×20

Дебелина на стената: 1.8, 2.0, 2.2, 2.5 мм

2. Система за напречна щанга

1). Прави кръгли стоманени щанги: Φ10, Φ12; инсталиран диагонално.

2). Подпори на ръкав: Φ32×2.0 заварена тръба; монтирани в преходните точки на диагонални свързващи пръти за осигуряване на твърда опора.

Оформление: Свързващите пръти са задължителни за покривни греди с разстояния над 4 метра.

3. Скоби за стрехи (провиснали пръти/скоби)

L-образна ъглова стомана или малка C-образна стомана; свързан в единия си край с гредата, а в другия със стоманената греда. Те предотвратяват преобръщането на гредата поради натиска на вятъра върху покрива и са стандартна характеристика за покриви с голям размах.

4. Компоненти за свързване

1). Греди: вградени или заварени върху стоманени греди и колони; Цезаровото сечение лежи върху тези скоби.

2). Високоякостни болтове и самопробивни винтове: Използват се за снаждане на греди и закрепване на греди към скоби.

5. Свързани слоеве на облицовката/плика

Фиксирани над греди: покривни/стенни панели, изолация, пароизолационни мембрани и компоненти за облицовка/облицовка.

Три опции за конфигурация

1. Малък склад (диапазон ≤ 9m): C140×50×2.0 покривни греди + C100×50×2.0 стенни греди; прости пръчки за провисване; без скоби за фланци.

2. Стандартна фабрична сграда (12–24 m): покривни греди C160/C180 + цялостна система за провисване и подпори + скоби за покривни фланци.

3. Крайбрежни зони със силен вятър/покриви с пространствена рамка: по-дебела стомана с C-образно сечение (2,2–2,5 мм), повишена плътност на пръта за провисване и пълно укрепване на фланеца на покрива.

Антикорозионни спецификации

Стандартно вътрешно: Горещо поцинковане ≥ 80 μm;

Крайбрежно (солен спрей): Горещо поцинковане ≥ 120μm.

Основни предимства

1. Студено валцуваните стоманени греди със C профил се отличават със структурно ефективно напречно сечение, предлагащо отлична якост на огъване и натиск, икономия на материали и висока товароносимост.

2. Гладките повърхности без грапавини и прецизното щанцоване улесняват лесното снаждане и свързване.

3. Еднакви свойства на материала и добра якост; устойчив на усукване и деформация.

4. Предварително пробитите отвори позволяват директно сглобяване на място, което значително съкращава времето за изграждане.

5. Съвместим с различни покривни и стенни облицовъчни панели; основен рамкиращ профил за леки стоманени сгради.

Отличителни акценти

I. Лек, но с висока товароносимост; намалява първичните структурни разходи.

Студеноформованите тънкостенни профили тежат само около една трета от горещовалцуваната стоманена стомана за същия капацитет на натоварване. Това значително намалява натоварването върху стоманени греди, колони и основи, както и общия стоманен тонаж, необходим за конструкцията. За разлика от тях, бетонните греди са изключително тежки и неподходящи за пространствени рамки или леки стоманени покриви с голям обхват.

II. Фабрично масово производство и бърз монтаж

Компонентите се произвеждат на фиксирани дължини; сглобяването на място използва метод на сухо строителство с болтови връзки, което елиминира необходимостта от рязане или заваряване на място. Обратно, дървените греди изискват рендосване и консервираща обработка, докато бетонните греди изискват кофраж, отливане и втвърдяване – което води до значителна разлика в сроковете за строителство.

III. Дизайнът на напречното сечение улеснява връзките и наколенките; отлична обща стабилност

Извитият навътре ръб на стоманата със С-образно сечение позволява лесен монтаж на облицовъчни пръти и наколенки, създавайки здрава структурна система с превъзходна устойчивост на странично усукване и натоварвания от вятър/сняг в сравнение с обикновените ъглови железни греди.

IV. Горещо поцинкована за пълна защита от корозия и дълъг експлоатационен живот

Цялата секция е горещо поцинкована, осигурявайки равномерно, херметично цинково покритие (80 μm за вътрешните райони, 120 μm за крайбрежните региони), което е устойчиво на корозия от дъжд и влага. Обратно, необработеният дървен материал е податлив на гниене и напукване, докато стандартната стомана с черен чугун води до високи разходи за поддръжка за периодично боядисване.

V. Лесни за пробиване и маршрутизиране комунални услуги

Дупките могат да се пробиват директно в мрежата на място за водопроводни и електрически линии, като се елиминира необходимостта от маршрутизиране около греди или греди и се получава чисто, ефективно оформление. Обратно, дебелите стени на каналната стомана затрудняват пробиването и бетонните греди не могат да се пробиват произволно.

VI. Гъвкаво рязане и модификация; рециклируеми и повторно използвани

Материалите могат да се режат и снаждат на място за повторна употреба по време на разширяване на фабриката или модификации на местата на вратите и прозорците, а стоманата е 100% рециклируема. Дървесината и бетонните греди обаче обикновено се превръщат в строителни отпадъци при разрушаване.

VII. Изключителна рентабилност

Произведени чрез непрекъснато валцоване, единичната цена е по-ниска от тази на горещо валцована стоманена стомана или обработени греди от масивна дървесина, което го прави най-икономичният избор за рамки за обвивки на промишлени сгради.

VIII. Кратко разграничение от стомана със Z-профил

Студено валцуваните стоманени профили със С профил имат прави краища, което ги прави подходящи за стени и покриви с къс обхват с просто снаждане на място.

Стоманата със Z-профил е предназначена за припокрити, шахматни връзки, което я прави подходяща за покриви с голям размах.

IX. Резюме на конкурентни продукти

1. Горещо валцувана канална стомана: тежко собствено тегло, скъп материал и неикономичен;

2. Дървени греди: Запалими и склонни към гниене; не отговаря на стандартите за пожарна безопасност;

3. Бетонни греди: Тежки и бавни за инсталиране; до голяма степен отстранени в стоманените конструкции.

Стандартен производствен процес

I. Проверка на входящи суровини

Суровина: Горещо поцинкована стоманена лента (Q235). Проверките обхващат дебелината на цинковото покритие, дебелината на лентата и границата на провлачване. Обичайни дебелини на стените: 1,8/2,0/2,2/2,5 мм. Изисквания за цинково покритие: ≥80 μm (вътрешни) и ≥120 μm (крайбрежни). Стоманената лента не трябва да има отлепени, непокрити петна или извити ръбове.

II. Развиване и подаване

Стоманена рулона, повдигната върху машината за размотаване → лентата е сплескана → подадена към формовъчната единица (оборудвана със система за проследяване/подравняване за предотвратяване на отклонение на материала).

III. Непрекъснато студено валцоване

Стоманената лента преминава през множество комплекти от формовъчни ролки, като постепенно се огъва, за да образува мрежата, горните и долните фланци и вътрешните устни. Стандартен C-образен профил (напр. C80/C100/C140/C160/C180/C200) се произвежда с едно преминаване.

IV. Сервоуправляемо рязане по дължина

Нарежете до необходимата проектна дължина с помощта на онлайн хидравличен летящ трион; изрязаният ръб е гладък и без деформации.

V. щанцоване

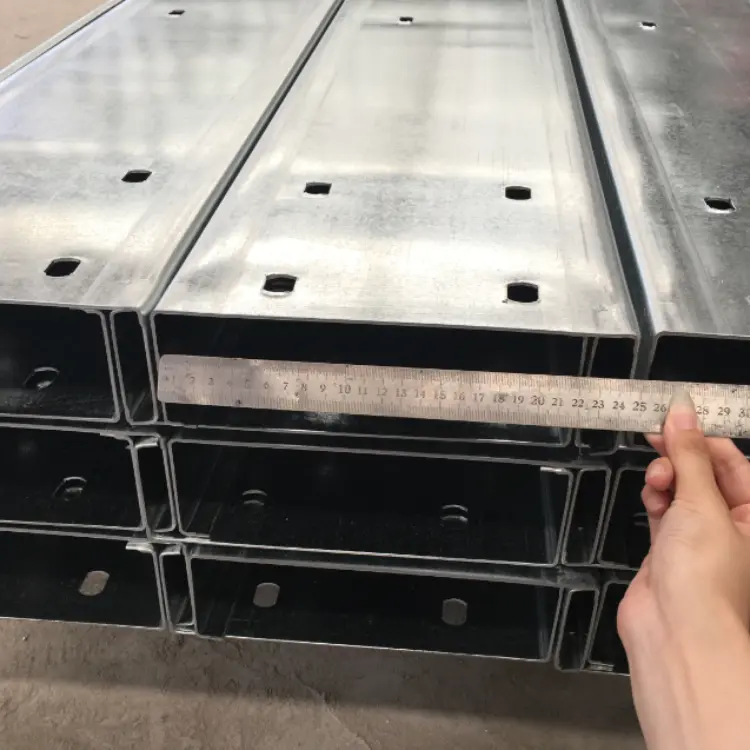

В краищата или ламелата на готовия продукт се пробиват отвори за болтове и кръгли отвори за провиснали пръти за последващо сглобяване и закрепване.

VI. Проверка на качеството на готовия продукт

1. Измерете височината на секцията, ширината на фланеца, размерите на устните и дебелината на стената;

2. Проверете за огъване, усукване или повреда на цинковото покритие; отделете несъответстващите елементи.

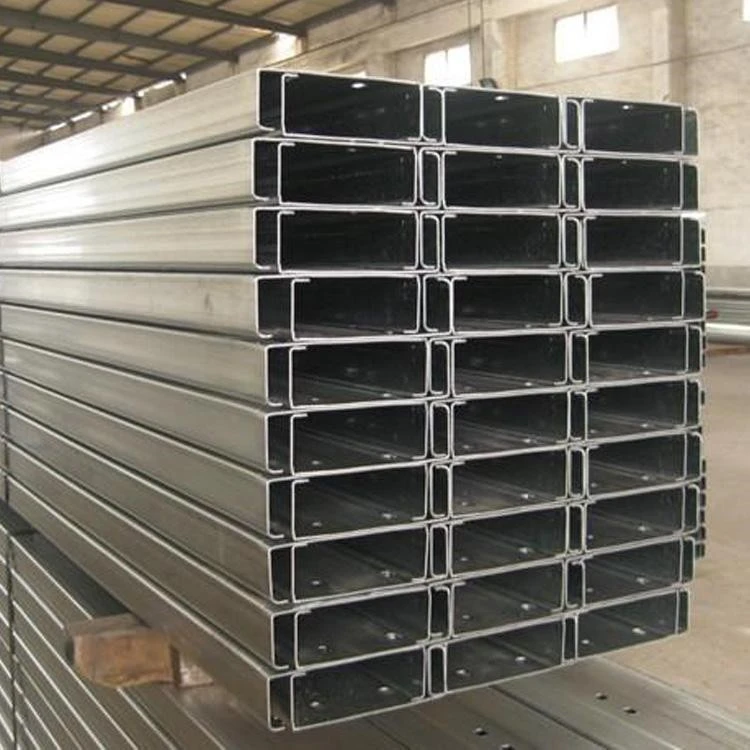

VII. Подреждане и групиране

Прецизно подреждайте и групирайте продукти с една и съща спецификация; етикет с модел, дебелина и дължина; пакетирайте върху дървени палети за складиране.

VIII. Обработка на спомагателни компоненти (провисващи пръти, подпори, наколенки, греди)

1. Прави/диагонални провиснали пръти: кръгло рязане на стомана → навиване на резба;

2. Подпори: Рязане на заварена тръба;

3. Наколенки и греди: CNC рязане, огъване и поцинковане на стоманени плочи.

IX. Процес на изграждане на място

1. Заварете греди към стоманени греди/колони;

2. Повдигнете студено валцувани стоманени греди със С профил на място и ги завинтете към скобите;

3. Монтирайте провиснали пръти и подпори на втулки; монтирайте скоби за стрехи (наколенки) за покрива.

Основни параметри на производителност

I. Параметри на суровината

1. Материал: Q235B студено валцувана горещо поцинкована стоманена лента

2. Дебелина на поцинкованото покритие

Стандартни вътрешни зони: ≥80μm

Крайбрежни или зони на химическа корозия: ≥120μm

II. Основни спецификации на секция (H × B × C: височина × фланец × устна)

C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; Дебелина: 1,8–3,0 мм.

III. Механични свойства

1. Граница на провлачване: ≥235 MPa

2. Коефициент на линейно разширение: 1,2 × 10⁻⁵/℃ (съвместим с термичното разширение на стоманени листове с цветно покритие)

IV. Параметри на допълнителния компонент

1. Провиснали пръти

Прави/диагонални провиснали пръти: φ10 или φ12 Q235 кръгла стомана; краищата са резбовани и горещо поцинковани.

Подпорни втулки: Φ32×2.0 заварена тръба; по-тънък кръгъл стоманен прът минава през вътрешността за опъване.

Системата с провиснали пръти е задължителна за разстояния на греди >4 m.

2. Скоби за стрехи (специфични за покрива)

Изрязани от малки С-образни профили или ъглова стомана; дебелина съвпада с гредата или е 1,8 мм; единият край се свързва към гредата, а другият към стоманената греда, за да се предотврати преобръщане на гредата.

3. Компоненти за свързване

Греди: 3,0–5,0 mm горещо поцинкована стоманена плоча; Закрепващи болтове: M12 или M14 горещо поцинковани болтове.

V. Справочник за избор и приложение за студено валцувани стоманени греди със С профил

1. Малки складове (размах ≤ 9m, тясно разстояние между колоните): Покрив C140×50×2.0; Стена С100×50×2.0

2. Стандартни фабрични сгради (диапазон 12–24 m, разстояние между колоните приблизително 6–7 m): Покрив C160/C180 (дебелина на стената 2,0–2,2 mm); оборудвани с пълен комплект провисващи пръти и скоби за фланци

3. Крайбрежни зони с силен вятър: По-дебели греди (дебелина на стената 2,2–2,5 mm); провиснали пръти, монтирани на по-близки интервали

4. Големи фабрични сгради (разстояние между колоните > 7m): Покрив C200, C220, C250, C280, C300 (дебелина на стената 2,0–3,0 mm); оборудвани с пълен комплект провисващи пръти и скоби за фланци
