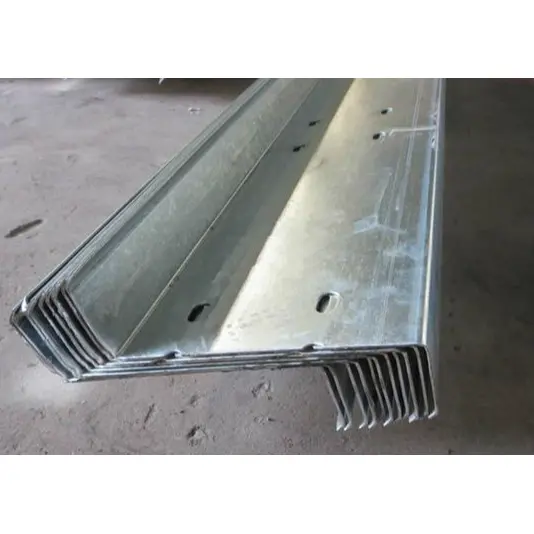

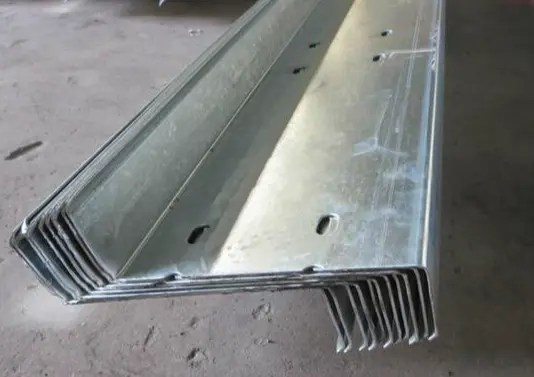

Студено валцуваните стоманени греди със Z профил на HAISHENG са тънкостенни, носещи профили, специално проектирани за наклонени покриви от стоманена конструкция. За разлика от конвенционалните греди със С-сечение, тяхната наклонена фланцова структура позволява припокриване от край до край, за да се образува непрекъсната носеща греда, което значително повишава товароподемността на покрива, като същевременно намалява консумацията на стомана. Като доставчик на стоманени конструкции на едно гише, ние предлагаме повече от Z-образни профили; ние предлагаме цялостни решения за греди, съобразени с фактори като фабричен обхват, местни натоварвания от вятър и крайбрежни среди със солени пръски. Ние управляваме всичко - от качеството на поцинковане на суровините и линейното щанцоване до пакетната доставка на всички поддържащи аксесоари, като по този начин разрешаваме често срещани инженерни проблеми - като несъответствия на размерите, непоследователни антикорозионни стандарти и структурна неадекватност по време на сглобяването на място - които възникват при закупуване на профили и аксесоари отделно.
Тези студено валцувани стоманени греди със Z профил са произведени от горещо поцинкована стоманена лента Q235B, като се използва напълно автоматизирана линия за студено формоване за непрекъснато ролковане, което води до стандартен тънкостенен, лек стоманен профил с Z-образно напречно сечение.
Монтирани над главните покривни греди, те поддържат пълното натоварване на покривната профилирана стоманена ламарина и изолационните слоеве, прехвърляйки тези натоварвания върху основната стоманена конструкция. Те се използват широко във фабрични сгради с портални рамки и покриви с дълги рамкови рамки.
Проектиран с фланци, които са наклонени в противоположни посоки, краищата могат да бъдат директно припокрити (разместени), за да се удължи дължината, създавайки система от непрекъснати греди с няколко обхвата; това предлага превъзходна цялостна устойчивост на огъване в сравнение с греди със С-сечение.
Конфигурациите с наклонен фланец са неподходящи за вертикален монтаж на външни стенни панели; C-образните профили са стандартният избор за носещи стени, докато Z-образните профили рядко се използват за стени.
Горещото поцинковане е стандартният процес; дебелината на покритието трябва да бъде ≥80 μm за стандартни вътрешни промишлени обекти и ≥120 μm за крайбрежни или химически корозивни зони.
Стандартно обозначение на сечението: Височина × Фланец × Устна (H × B × C)
Стандартни модели на склад: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20
Често срещан диапазон на дебелината на стената: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; 3,0 mm тежки версии, налични за персонализирани проекти.
1). Провисващи пръти: горещо поцинкована кръгла стомана (Φ10, Φ12); предлага се в прави и диагонални типове за ограничаване на страничното изместване на Z-секциите и предотвратяване на усукване или нестабилност при големи натоварвания от вятър.
2). Подпори: Горещо поцинковани заварени тръбни муфи (Φ32×2,0); монтирани в точките на преход на диагонални провиснали пръти, за да осигурят твърда опора, като гарантират, че прътите не се деформират под натоварване.
3). Скоби за фланец на покрива: Стоманени малки ъглови или малки C-образни компоненти; фиксиран към Z-образната греда в единия край и заварен към покривната стоманена греда в другия. Те издържат на преобръщане на греди, причинено от силно засмукване от вятър; full-roof installation is mandatory for industrial buildings with spans exceeding 18 meters.
1). Греди: Горещо поцинковани стоманени плочи (3,0 mm–5,0 mm дебелина), заварени предварително към горната повърхност на главната покривна греда; те служат като основа за анкериране на Z-образни греди.
2). Болтове за снаждане: M12 или M14 горещо поцинковани болтове с висока якост, използвани за закрепване на припокриващите се краища на греди.
Горната повърхност на студено валцуваните стоманени греди със Z профил е съвместима с 470/475 покривни панели със стоящ шев и стандартни профилирани стоманени листове с цветно покритие. It also supports a complete roof enclosure system that includes thermal insulation, PE breathable membranes, and ridge flashing.
Използва модел Z160×50×20 с дебелина на стената 2.0mm; разполага със стандартно разположени провиснали пръти и локализирани наколенки само в средната част на покрива; подходящ за вътрешни, обикновени складове за обработка без значителна ветрова ерозия.
Използва модели Z180 и Z200 с дебелини на стената от 2,0 mm–2,2 mm; разполага с пълно разположение на прави и диагонални пръти за провисване по цялата дължина и скоби за коляното по целия обхват, за да издържат на собственото тегло на покрива и силните натоварвания от вятър.
Използва удебелени Z-образни профили (2,2 mm–2,5 mm) с по-малко разстояние между прътите и скоби за коляното, монтирани по целия покрив; дебелината на галванизиращия слой е увеличена до 120 μm, за да устои на корозия от морска сол и пориви на силен вятър.
Студено валцуваните стоманени греди със Z профил имат наклонени фланци, което позволява на краищата да се припокриват и да образуват непрекъсната гредиста структура; Стоманените греди със С-сечение имат плоски фланци, които могат да бъдат съединени само челно, което води до просто поддържано структурно поведение.
Стоманата със Z-профил е подходяща за скатни покриви и приложения с голям обхват; Стоманата със C-образно сечение обикновено се използва за фабрични стенни обшивки и покриви с разстояния от 12 метра или по-малко.
С идентични размери на напречното сечение, стоманата със Z-профил изпитва по-ниски моменти на огъване в средата на обхвата, което позволява по-големи разстояния на един покрив.
Наклонените фланци се изравняват естествено с наклона на покрива, като поддържат горната повърхност на гредите успоредна на покривния панел; това осигурява вертикално равномерно пренасяне на товара и елиминира ексцентричното натоварване.
Фланците в двата края на профила могат да бъдат директно припокрити, за да се удължи дължината без допълнителни плочи за снаждане; простото болтово закрепване завършва разширението, като значително намалява времето за изграждане на покрива.
Секцията предлага висока обща странична твърдост и силна устойчивост на страничен натиск и деформация при усукване, като гарантира, че покривът остава стабилен при силни ветрове.
За същия обхват на покрива и изисквания за натоварване, стоманата със Z-профил позволява по-малки напречни сечения или по-тънки стени, намалявайки количеството стомана, използвана за единица площ, и намалява натоварването върху основната стоманена рамка.
Отворите за болтове за снаждане са предварително пробити във фабриката; Монтажът на място изисква само поставяне и затягане на болтове - премахване на необходимостта от пробиване на място - което води до сигурни връзки и минимални строителни отпадъци.
Когато се припокриват, студено валцуваните стоманени греди със Z профил образуват непрекъсната греда с няколко обхвата, като ефективно намаляват моментите на огъване в средата на обхвата. При идентични условия на натоварване и обхват могат да се използват по-малки профилни спецификации в сравнение със стоманата със С-сечение, което намалява общите разходи за доставка на стомана. За разлика от това, стоманата със С-сечение обикновено разчита на връзки с прости участъци; приложенията с голям обхват изискват по-големи напречни сечения, което води до по-висока консумация на материал.
Като се има предвид еднаква височина и дебелина на стената, Z-профилът предлага по-висок инерционен момент по силната си ос в сравнение със стоманата със С-профил. Осигурява превъзходна вертикална носеща способност и устойчивост на обилен сняг и силни ветрове, което го прави предпочитан избор за крайбрежни проекти и рамкови конструкции с големи разстояния.
Наклонената фланцова конструкция е естествено съвместима с наклонени покриви, осигурявайки стабилна опора без риск от едностранно, неподдържано натоварване, което често се среща при С-сечения; плоските фланци на C-секциите могат да причинят ексцентричност на натоварването при стръмни склонове, което води до деформация и деформация с течение на времето.
Използването на стомана със Z-образно сечение за покриви с голям обхват позволява намаляване на спецификациите на профила и общото потребление на стомана. Неговото собствено тегло е далеч по-ниско от това на традиционната горещо валцована канална стомана; прекомерното тегло на каналната стомана не само повишава разходите за материали, но също така увеличава разходите за главни греди и фундаментна конструкция, поради което горещо валцуваната канална стомана до голяма степен е премахната за покривни греди в модерни промишлени сгради от лека стомана.
Произведен чрез интегриран процес на горещо поцинковане, той отговаря на двойни антикорозионни стандарти (80 μm за вътрешните райони, 120 μm за крайбрежните региони), осигурявайки устойчивост на ръжда при продължителна употреба на открито. За дълги покривни участъци секциите могат да бъдат директно припокрити, за да се удължи дължината без сегментно снаждане, което води до много по-бърза обща скорост на монтаж в сравнение с челното съединяване, необходимо за C-секции.
1). C-образни греди: Използвайте просто поддържана структура на челно съединение; подходящ за фабрични стенни системи и покриви с малък размах (под 15m).
2). Горещо валцувана канална стомана: Високо собствено тегло и висока цена; рядко се използва в системи за обвивки от лека стомана.
3). Z-образни греди: позволяват припокрито, непрекъснато носене и предлагат отлична устойчивост на огъване; специално проектирани за покриви със стръмен наклон и голям обхват.
Суровината за студено валцувани стоманени греди със Z профил е горещо поцинкована стоманена лента Q235B. Всяка партида се проверява за дебелина на лентата и дебелина на поцинкования слой при пристигането; цинковото покритие трябва да бъде най-малко 80 μm за вътрешни приложения и 120 μm за крайбрежни приложения. Повърхността се проверява за дефекти като петна без покритие, лющене, твърди огъвания или драскотини; несъответстващите материали незабавно се поставят под карантина и се изключват от производство. Стандартните производствени дебелини на стените включват 1,8 mm, 2,0 mm, 2,2 mm и 2,5 mm.
Стоманените рулони се повдигат върху товарната стойка и размотателят освобождава лентата. Оборудването за нивелиране елиминира напрежението при навиване, докато уредът е оборудван с двустранна фотоелектрическа система за коригиране, за да се предотврати несъответствие при подаване и да се осигурят еднакви размери на напречното сечение.
Множество комплекти формиращи ролки прогресивно огъват стоманената лента, навивайки Z-образната форма - с наклонени фланци и извити навътре устни - с едно минаване. Процесът позволява масово производство на пълната стандартна гама от Z140 до Z300; фиксираните инструменти осигуряват контролируеми толеранси на размерите.
Материалът се нарязва прецизно онлайн на дължините, изисквани от проекта на клиента. Хидравличният летящ трион произвежда чисто, гладко рязане, избягвайки деформация на напречното сечение от смачкване или прекомерни грапавини.
В двата края на профила са пробити отвори за болтове, за да се улесни припокриването и болтовите връзки на място. Стандартизираното разстояние между отворите елиминира необходимостта от допълнително пробиване по време на монтажа.
1). Действително измерване на височината на секцията, ширината на фланеца, размерите на устните и дебелината на стената за проверка на съответствието със спецификациите на поръчката;
2). Проверка за дефекти като странично изкривяване, усукване или повреда на поцинкованото покритие; дефектните продукти се сортират за преработка.
Z-гредите с идентичен модел, дебелина на стената и дължина са пакетирани заедно. Дървените палети се поставят на дъното за защита и се залепват идентификационни етикети, указващи модела, дебелината на стената, индивидуалната дължина, количеството на пратката и съответното име на проекта.
Пълните комплекти от спомагателни компоненти се обработват едновременно: свързващи пръти се произвеждат чрез рязане на кръгла стомана Φ10/Φ12, навиване на резба в двата края и прилагане на горещо поцинковане; подпорите са направени чрез рязане и обработка на заварена тръба Φ32×2.0; и скоби за стрехи и греди се произвеждат чрез огъване. Всички компоненти се подлагат на поцинковане, сортират се и се опаковат в кутия и се изпращат в същата партида като Z-гредите.
1). Заварете и закрепете горещо поцинкованите греди към горната повърхност на стоманените греди на покрива;
2). Припокрийте краищата на Z-гредите в шахматно разположение, поставете и затегнете болтовете M12/M14, за да образувате непрекъсната носеща греда;
3). Монтирайте прави и диагонални свързващи щанги, като използвате подпори за втулки за укрепване на страничната стабилност; монтирайте скоби за стрехи навсякъде за покривни секции с дълъг обхват.
1). Клас на материала: Q235B горещо поцинкована стоманена лента
2). Стандарт за поцинковане: ≥80μm за стандартни вътрешни зони; ≥120 μm за крайбрежни региони и химически индустриални зони
3). Стандартни дебелини на стените: 1,8 мм, 2,0 мм, 2,2 мм, 2,5 мм; 3,0 mm тежка версия, налична при поискване
4). Механични свойства: Граница на провлачване ≥235 MPa; диапазон на якост на опън 375 MPa–500 MPa
Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20
- Z160×50×20: 2.0mm ≈ 4.58kg/m; 2,2 mm ≈ 5,03 kg/m
- Z180×60×20: 2.0mm ≈ 5.21kg/m; 2,2 mm ≈ 5,72 kg/m
1. Провисващи пръти: Φ10, Φ12 Q235 горещо поцинкована кръгла стомана; краищата имат навити нишки;
2. Подпорни втулки: Φ32×2.0 безшевна стоманена тръба;
3. Eave скоби (наколенки): 1,8 mm–2,0 mm малка C-образна стомана или ъглова стомана; основни компоненти за покриви с силен вятър;
4. Аксесоари за свързване: щифтове, изработени от горещо поцинкована стоманена плоча с дебелина 3,0–5,0 mm; фиксиращите болтове са M12/M14 горещо поцинковани болтове с висока якост.
1. Покриви с малък до среден размах (размах ≤ 15m): Z160 × 50 × 20, дебелина на стената 2,0 mm;
2. Фабрични сгради с голям размах (18–30 m): модели Z180 или Z200, дебелина на стената 2,0–2,2 mm; провиснали пръти, монтирани през целия обхват; скоби за стрехи, монтирани непрекъснато по протежение на покрива;
3. Крайбрежни райони със силни ветрове и корозивни среди: Изберете 2,2–2,5 mm по-дебели профили; намаляване на провисването на монтажното разстояние на пръта; увеличаване на дебелината на поцинкования слой до 120 μm.
Наклонените фланци позволяват припокриване от край до край, създавайки структурна система от непрекъснати греди; за същите размери на напречното сечение, студено валцуваните стоманени греди със Z-профил предлагат превъзходна устойчивост на огъване в сравнение със стоманата със С-сечение, което ги прави подходящи за всички покривни проекти с голям обхват, наклонени стоманени конструкции.
1. В: Как трябва да разгранича и да избера стомана със Z-образно сечение и стомана със C-сечение?
О: Използвайте стомана със С-образно сечение за покриви с къс обхват (под 15 м) и носещи фабрични външни стени; дайте приоритет на стоманата със Z-профил за скатни покриви, фабрични сгради с голям размах (над 18 м) и покриви с пространствена рамка във ветровитите крайбрежни райони.
2. В: Как се осигурява защита от корозия за стомана със Z-профил в крайбрежни проекти?
О: Поръчките за крайбрежните региони се произвеждат с помощта на горещо поцинковани стоманени ленти с дебелина 120 μm; всички спомагателни компоненти – като провиснали пръти, греди и скоби за стрехи – се подлагат на същия тежък процес на галванизация, за да се предотврати ръждясването им преди основните структурни секции.
3. В: Предлагате ли рязане по дължина по поръчка и доставяте ли пълен комплект аксесоари за изпращане?
О: Ние поддържаме рязане до всяка определена дължина. Пълен набор от аксесоари - включително провисващи пръти, подпори, скоби за стрехи, греди и свързващи болтове - могат да бъдат съобразени със специфичния фабричен диапазон и изисквания за натоварване от вятър и да бъдат изпратени заедно в един контейнер.
4. В: Може ли Z-образната стомана да се използва директно като стенни греди?
О: Не се препоръчва; наклонените фланци затрудняват монтирането на вертикални стенни панели на едно ниво. Стоманата със С-сечение е стандартният избор за носещи стенни греди.
