Хоризонтална система за укрепване от структурна стомана

Монтирани в равнината на горния или долния фланец на покривната греда в конфигурация "X" (кръст), хоризонталните конструкционни стоманени скоби са критични за пространствената стабилност на индустриалните сгради. Те функционират предимно при опъване, а не при компресия, и работят заедно с напречни пръти и наколенки, за да формират системата за странично съпротивление на покрива.

1. Функции на продукта

Прехвърля натоварвания от вятър от стени на фронтон и хоризонтални сеизмични сили към свързващите пръти в горната част на колоните, като впоследствие ги насочва надолу към укрепването между колоните и в основата; ограничава страничното изместване на покривните стоманени греди, предотвратявайки цялостното странично преобръщане или нестабилност на покривната конструкция.

2. Общи материали

1). Стандартни приложения: Стомана с равноъгълен ъгъл (L50×5, L63×5, L70×6);

2). Съоръжения с голям обхват, тежко натоварване или сеизмично устойчиви: Кръгли кухи профили с малък диаметър (CHS); стандартният материал е Q235B, като Q355B се използва за приложения с голямо натоварване.

3. Места за инсталиране

Монтира се в крайните канали на покрива и в каналите, ограждащи разширителните фуги, за да се създаде твърда структурна диафрагма.

Стандартна фабрично доставена конфигурация

1. Основни укрепващи компоненти

Напречни укрепващи елементи (ъглова стомана или CHS), доставяни като индивидуално произведени единици; двойка диагонално пресичащи се елементи в рамките на една секция съставлява един пълен комплект хоризонтални укрепвания.

2. Аксесоари за крайна връзка

1. Крайни свързващи плочи: 8–14 mm стоманени плочи, фабрично заварени към двата края на укрепващия елемент, включващи предварително пробити отвори за болтове за болтове към фланците на стоманената греда;

2. Централна плоча за напречно снаждане: Споделена плоча за снаждане в пресечната точка на конфигурацията "X", където двете диагонални скоби се припокриват и са закрепени.

3. Подходящи крепежни елементи

Стандартен клас 4.8 болтове (M16/M20) за обща употреба; Високоякостни болтове клас 8.8 (с плоски шайби и пружинни шайби) за устойчиви на сеизмични конструкции или съоръжения, в които са разположени мостови кранове.

4. Спецификации за защита от корозия

1). Стандарт: St3 ръчна подготовка на повърхността + грунд и покривно покритие (дебелина на сухия филм: 60–90 μm);

2). Корозивни индустриални зони / Крайбрежни региони: Пълно горещо поцинковане.

5. Спецификации за противопожарна защита

Нанасяне на тънкослойно набъбващо огнеупорно покритие с номинална продължителност 0,5 часа в определени противопожарни отделения; антикорозионна обработка само за зони без изисквания за противопожарна защита.

Стандартни цялостни решения за хоризонтални конструкционни стоманени скоби

1. Конвенционални ъглови стоманени хоризонтални скоби: Основен ъглов стоманен елемент + крайни свързващи плочи + междинни плочи за снаждане + антикорозионна обработка + съответстващи болтове

2. Хоризонтална скоба с кръгло кухо сечение (CHS) за тежък режим на работа: елемент CHS + удебелени крайни плочи + кръстовидни клинови плочи + високоякостни болтове

3. Опростена олекотена скоба: стомана с тънък ъгъл, без удебелени усилващи елементи; обикновено се използва за малки индустриални сгради от лека стомана

Продуктова интеграция

Хоризонтални подпори (напречно съпротивление на вятър) + свързващи пръти (надлъжна опъваща връзка) + наколенки (странично задържане за греди) образуват интегрирана, стабилна система за укрепване на покрива. Ключови предимства

1. Ефективно противодейства на хоризонталните сили, осигурявайки стабилна устойчивост на вятър и сеизмична устойчивост, като същевременно предотвратява цялостното люлеене или изместване на покрива.

2. Стяга разстоянието между компонентите на рамката, предотвратявайки неправилно подравняване или деформация на стоманени греди и греди.

3. Отличава се с прост структурен дизайн с гъвкави инсталационни оформления, улесняващи удобната конструкция.

4. Изработен от здрав материал с висока якост, който е устойчив на разхлабване или деформация при продължителна употреба.

5. Подлага се на цялостна антикорозионна обработка, осигуряваща висока издръжливост за външни или открити индустриални съоръжения.

6. Силно съвместим; идеално се интегрира с цялостни стоманени структурни системи, като портални твърди рамки и промишлени сгради с голям обхват.

Отличителни акценти на хоризонталните укрепвания на покрива

I. Уникални структурни предимства

1. Хоризонталната структурна стоманена скоба система използва X-образна напречна конфигурация, специално проектирана да предава странични хоризонтални сили. Той работи при еднопосочно натоварване - действайки само на опън, а не на компресия - което води до къс път на натоварване и висока цялостна твърдост. Обратно, свързващите пръти са надлъжни аксиални елементи, които ограничават надлъжното движение, но не могат да устоят на страничните сили; наколенките и прътите за провисване осигуряват само локално задържане на греди и стоманени греди и не могат да понесат общото хоризонтално натоварване на сградата.

2. It creates a rigid roof diaphragm by concentrating the bracing within specific bays, effectively linking individual rigid frames into a unified, rigid roof structure. Натоварванията от вятър от краищата на фронтона се предават бързо чрез укрепващите и свързващите пръти надолу към колоните и основите. Той служи като основен компонент за предотвратяване на страничната нестабилност на покрива - възможност, която липсва на другите аксесоари.

II. Избор на материал и акценти върху разходите

1. Основният материал обикновено е ъглова стомана с равен крак, която е лесно достъпна и рентабилна. Ъгловата стомана е стандартна пазарна стока, която е лесна за рязане и заваряване; в сравнение със свързващи пръти с кръгли тръби или носещи стоманени греди, той използва по-малко материал, като поддържа разходите управляеми за мащабни инсталации. Обратно, нестандартните кутиини греди или компоненти на H-греда водят до високи разходи и са неподходящи за масова употреба като укрепване.

2. Изборът на материал се класифицира според специфичните нужди: стандартна ъглова стомана се използва за обикновени промишлени сгради от лека стомана, докато по-малки скоби с кръгли тръби се използват за съоръжения с голям обхват, устойчиви на сеизмични влияния или оборудвани с кранове. Това позволява гъвкаво съгласуване на натоварването и предотвратява загубата на материал.

III. Основни моменти при изграждането и монтажа

1. Разделяне на предварително производство и болтово закрепване на място; не се изисква заваряване на място за стандартни елементи. Фабрично сглобяемите елементи разполагат с крайни свързващи плочи за бързо сглобяване с болтове на място при кръстовидни съединения; въпреки това, някои напрегнати елементи изискват пробиване и заваряване на място, което води до по-ниска ефективност на конструкцията.

2. Модулни, стандартизирани комплекти компоненти. Комплектите за скоби с един обхват се произвеждат масово с еднакви диаметри на отворите и взаимозаменяеми болтове, което улеснява складирането на инвентара и подмяната или поддръжката на място.

IV. Системна конфигурация и диференциация

1. Страничната стабилност се основава на хоризонтално укрепване, докато надлъжната стабилност се основава на твърди връзки; двете функции се допълват взаимно и са незаменими:

Хоризонтално укрепване: Осигурява странична устойчивост на вятър и сеизмична устойчивост; монтирани в определени заливи.

Надлъжни напречни пръти: Осигуряват непрекъснато надлъжно връзване; разпределени в цялата структура. Скобите за стрехи и провисващите пръти са второстепенни компоненти, свързани с обвивката на сградата и не участват в основната система за съпротивление на странична сила.

1. Ограничава изкривяването извън равнината на стоманени греди, като значително намалява ефективната дължина извън равнината за изчисления; оптимизира напречните сечения на главната греда и пести стомана.

V. Антикорозионни предимства

Ъгловите стоманени елементи имат правилна форма, което прави отстраняването на ръжда, боядисването и горещото поцинковане удобно. В сравнение с каналната стомана с отворен профил, има по-малко недостъпни ъгли, което позволява по-задълбочено антикорозионно третиране.

VI. Позициониране и разграничаване на продукта

1. Хоризонтално укрепване: Странично съпротивление; X-образно оформление в специфични заливи; основен компонент за структурна стабилност.

2. Напречни пръти: Надлъжно обвързване; непрекъснато оформление; способен да устои както на напрежение, така и на компресия.

3. Скоби за стрехи / провиснали пръти: Локална армировка за греди и малки греди; структурни компоненти на обвивката.

Стандартен процес на производство

1. Приемане на суровини

Основен материал: кръгла стомана Q235B. Проверете сертификатите за качество на материалите; проверете за огъване, пукнатини и корозия (изправете, ако огъването надвишава допустимите граници); проверете спомагателните стоманени плочи (плочи с уши) при влизане в склада.

2. Рязане по дължина

Нарежете кръгла стомана според чертежните спецификации с помощта на абразивен трион или трион с ЦПУ; изгладете отрязаните краища и отстранете неравностите.

3. Крайна обработка (два често срещани метода)

Опция ① Резба (болтова връзка на място)

Roll-thread external threads onto both ends of the round steel bar; thread length must accommodate the nut and backing plate assembly allowance; apply temporary protection to threads to prevent damage.

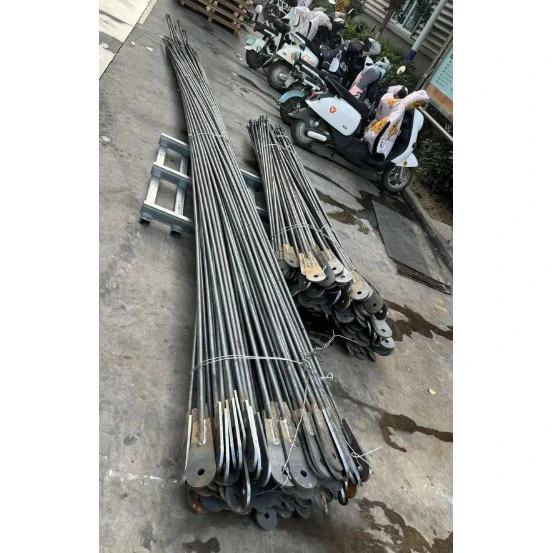

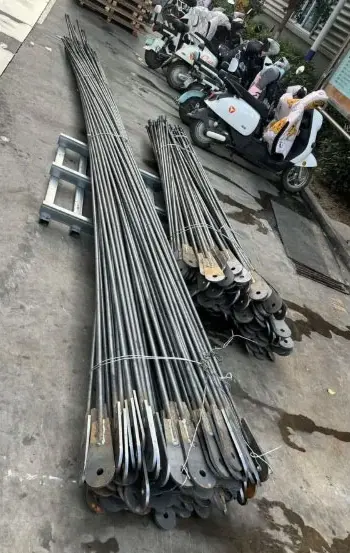

Опция ② Заварена плоча с уши (болтова връзка между греда и колона)

Заварете съединителни пластини/уши към двата края на кръглата стоманена щанга; използвайте приспособление за подравняване и прихващаща заварка за позициониране.

4. Процес на заваряване (тип пластина)

Пълно периферно CO₂ заваряване в защитен газ; Степен II ъглови заварки; визуална проверка; вземане на проби за откриване на дефекти на критични проекти.

5. Изработване на дупки (компоненти на плоча с уши)

CNC пробиване на свързващи плочи (диаметрите на отворите съответстват на болтовете M16/M20).

6. Изправяне и шлайфане

Изправете елементите, за да коригирате огъването, предизвикано от заваряване; отстранете пръските от заваръчния шев и неравностите.

7. Антикорозионна обработка

Стандарт: St3 отстраняване на ръжда → грунд + горно покритие; дебелина на сухия филм 60–90 μm;

Влажни производствени зони: Горещо поцинковане на целия комплект.

8. Опаковка

Пакет със съвпадащи гайки, плоски шайби и пружинни шайби; комплекти етикети и магазин.

Стандартен производствен процес за хоризонтална система за скоби от структурна стомана (ъглова стомана тип X)

1. Инспекция на суровините

1. Основен материал: Стомана с равноъгълен ъгъл (Q235B/Q355B); проверка на материални сертификати; проверете за огъване, усукване или деформация (изправете, ако границите са превишени);

2. Проверете отново външния вид на съответстващите стоманени свързващи пластини.

2. CNC трион/рязане

Нарежете ъглова стомана на определени дължини по чертежи; смилане на бръчки от отрязани краища; отделно оформление за дълги и къси елементи на монтажа на кръстосани скоби.

3. Рязане на свързваща плоча

CNC рязане на крайни свързващи плочи и централни покриващи плочи за кръстосано снаждане.

4. Сглобяване и заваряване

Позиция с помощта на джиг; центрирайте и плътно монтирайте свързващи плочи към двата края на ъгловата стомана; заварка за закрепване; сглобете предварително и позиционирайте надгробната плоча в централната пресечна точка.

5. Заваряване в защитен газ

Пълно CO₂ заваряване на шевове между съединителни плочи и ъглова стомана; стандартни ъглови заварки от степен II; визуална проверка; ограничено вземане на проби за откриване на дефекти на критични проекти.

6. CNC пробиване на отвори за болтове

Стандартизирано пробиване на свързващи плочи (обикновено M16 или M20), за да се осигури прецизност на разстоянието между отворите и разстоянията на ръбовете.

7. Корекция и шлифоване

Корекция на изкривяване или деформация, причинена от заваряване; смилане на заваръчна шлака и пръски.

8. Антикорозионна обработка

·Стандарт: St3 ръчно отстраняване на ръжда → грунд + горно покритие (дебелина на сухия филм: 60–90 μm);

· Крайбрежни/Корозивни среди: Горещо поцинковане на целия компонент.

9. Номериране, опаковане и складиране

Номерата на компонентите, маркирани с обхват и монтажен комплект; издаден със съответстващ списък с части.

Основни параметри на изпълнение за хоризонтални стоманени структурни скоби (ъглови стоманени, кръгли стоманени и кръгли кухи профили)

I. Геометрични спецификации

1. Ъглови стоманени хоризонтални скоби (предимно твърди опънати елементи)

Общи ъгли с равни крака: L50×5, L63×5, L70×6, L80×6; дебелина на крайната съединителна плоча: 8–14 mm; отвори за болтове: M16, M20; дължина на един член: 3–9 m; изправеност на члена: ≤L/1000.

2. Кръгла стоманена гъвкава скоба

Диаметър: Φ12–Φ22; накрайници с резба (40–60 mm) или заварени плочи (8–12 mm); използва се само за укрепване на опън в леки покриви.

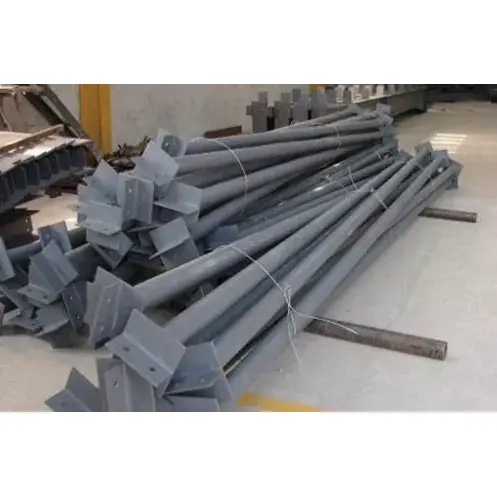

3. Тежки хоризонтални скоби с кръгла куха секция (CHS).

Обичайни размери: φ89×3, φ114×3.0, φ114×3.5; дебелина на крайната плоча: 10–16 mm.

II. Механични свойства на основния материал

III. Структурно изпълнение

1. Ъглова стоманена / кръгла стоманена скоба: Елементи само за опън (не могат да устоят на натиск; повреда при изкълчване възниква при натиск); подредени в X-модел; при натоварване единичният диагонален елемент действа на напрежение.

2. Скоби с кръгла куха секция: Издържа както на напрежение, така и на компресия; стабилен и в двете посоки; използвани в силно сеизмични зони и тежки промишлени съоръжения.

3. Функция: Пренася натоварване от вятър от фронтон и хоризонтални сеизмични сили; ограничава изместването извън равнината на стоманени греди; работи със свързващи пръти за образуване на твърда диафрагма на покрива. IV. Контрол на заварките

Ъглови заварки на крайната връзка се класифицират като заварки от степен II; те преминават стандартна визуална проверка и, за ключови проекти, ултразвуково изпитване (UT) на място, а не 100% проверка.

V. Параметри за защита от корозия

1. Стандартни хоризонтални конструкционни стоманени укрепващи системи: St3 ръчна подготовка на повърхността; грунд плюс горно покритие с обща дебелина на сухия филм 60–90 μm.

2. Крайбрежни корозивни среди: Пълно горещо поцинковане.

VI. Компоненти за свързване

Стандарт: обикновени болтове клас 4.8. Съоръжения, устойчиви на сеизмични влияния или оборудвани с кран: Болтове с висока якост клас 8.8, снабдени с плоски шайби и пружинни шайби.

VII. Кратко разграничение между три вида скоби

1. Кръгла стоманена скоба: Гъвкава; само напрежение; за леки спомагателни приложения.

2. Ъглови стоманени скоби: Стандартни първични скоби; само напрежение; стандартна конфигурация за конвенционални индустриални сгради.

3. Кръгла куха секция (CHS): твърда (издържа както на опън, така и на компресия); специализирани за тежки и сеизмични приложения.
