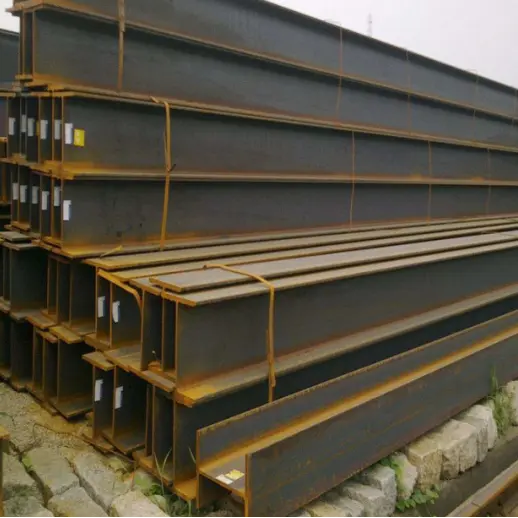

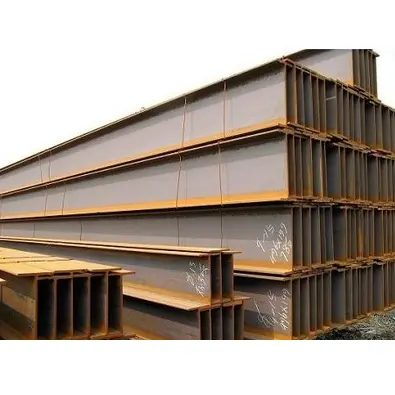

Горещовалцувана структурна H-греда стомана

Какви са характеристиките на горещо валцуваната структурна H-греда стомана?

I. Структурни и механични характеристики

1. Ефективна секционна механика: С еднаква дебелина на фланеца и успоредни вътрешни и външни повърхности, модулът на сечението е равномерно разпределен. Те предлагат превъзходна устойчивост на огъване, срязване и усукване в сравнение със стандартните I-греди, което води до висока ефективност на носене.

2. Стабилна цялостна производителност: Създадени чрез интегрирано високотемпературно горещо валцуване без заварени съединения, те показват ниско остатъчно напрежение и са устойчиви на деформация и напукване, осигурявайки висока структурна безопасност.

3. Висока твърдост и стабилност: Силната цялостна твърдост ефективно издържа на вертикални натоварвания, хоризонтален натиск от вятъра и сеизмични сили, което ги прави идеални за носещи греди и колони с голям обхват, с голямо натоварване.

II. Икономически и материални характеристики

1. Леки и ефективни от гледна точка на материалите: Те изискват по-малко материал от традиционните конструкционни стоманени профили за същата носеща способност, като ефективно намаляват собственото тегло на сградата и разходите за фундамент.

2. Стандартизирани спецификации: Изчерпателните спецификации в сериите HW, HM и HN, съчетани с достатъчно наличност, улесняват лесния избор и доставка.

III. Конструкция и експлоатационни характеристики

1. Висока ефективност на монтажа: Правилната геометрия и високата прецизност на фугите позволяват различни методи на свързване (като болтове и заваряване), което води до по-кратко време за изграждане на място.

2. Широка адаптивност: Подходящ за директна употреба в греди, колони, платформи и опори. Когато се комбинират с антикорозионни покрития или горещо поцинковане, те са подходящи за вътрешна и външна употреба, както и в стандартни или корозивни среди.

3. Лесна обработка: Лесно се реже, пробива и заварява с усилващи елементи и свързващи плочи, за да отговори на различни изисквания за структурно свързване.

Употреби и обхват на приложение

I. Основни употреби

1. Носещи колони: използвайки предимно тип широк фланец (HW), те служат като основни вертикални носещи компоненти, пренасяйки вертикални товари и осигурявайки цялостна структурна стабилност.

2. Рамкови греди и колони: Секциите със среден фланец (HM) са подходящи за стоманени рамкови системи, като понасят както вертикални натоварвания, така и странични сили.

3. Първични и вторични греди: секциите с тесен фланец (HN) са най-широко използваните; те издържат натоварването на пода и покрива и са идеални за подови и покривни системи с голямо разстояние.

4. Компоненти за укрепване/поддържане: Използва се за производство на опори за оборудване, опори за тръбни стелажи, платформи за поддръжка, основи на покривни греди и др.

5. Композитни конструкции: Комбинирани с бетон за образуване на стоманобетонни композитни греди и колони за използване в многоетажни и високи сгради.

II. Обхват на приложение

1. Промишлени сгради

Различни фабрики със стоманени конструкции, складове, работилници и кранови системи; горещо валцуваните структурни Н-греди са основният материал за промишлени стоманени конструкции.

2. Обществени и граждански сгради

Големи пространствени структури с голям размах като стадиони, изложбени центрове, транспортни възли (гари/летища), търговски центрове, офис сгради и многоетажни жилищни комплекси.

3. Община и инфраструктура

Градски комунални тунели, стълбове на мостове, пешеходни надлези, общински опори за натрупване и рамки за големи външни билбордове.

4. Нова енергия и поддържащи проекти

Фотоволтаични (PV) монтажни конструкции, основи на вятърни турбини, съоръжения за съхранение на енергия и стоманени рамки за нова енергийна инфраструктура.

5. Други полета

Големи бази за оборудване, индустриални платформи, опори на корабни палуби, логистични и складови стелажни системи и сглобяеми стоманени сгради.

Ключови експлоатационни параметри на горещо валцована структурна H-гредова стомана

Изпълнителни стандарти: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Общи материали и механични свойства

II. Правила за класификация и обозначаване на раздела

1. Класификация

· HW (H-греда с широк фланец): Ширина на фланеца ≈ височина на сечението; използвани предимно за колони.

· HM (H-греда със среден фланец): средна ширина на фланеца; използва се предимно за рамкови греди и колони.

· HN (Н-образна греда с тесен фланец): голяма дълбочина на сечението и тесни фланци; основно се използва за първични и вторични греди (най-голям обем на използване).

2. Формат на обозначението: Височина H × Ширина на фланеца B × Дебелина на лентата t1 × Дебелина на фланеца t2. Пример: HN400×200×8×13.

III. Допустими отклонения на размерите и формата

1. Отклонение на размерите на секциите: стриктно спазва ограниченията на националния стандарт, за да се гарантира прецизност по време на снаждане и монтаж.

2. Изправеност (наклон/размах): ≤2 mm на метър; общото отклонение не надвишава 0,2% от общата дължина.

3. Усукване: Няма значителна деформация на усукване по цялата дължина; отговаря на изискванията за монтаж на стоманена конструкция.

4. Фиксирана дължина: Стандартни спецификации. 6м/9м/12м; предлага се и персонализирано рязане въз основа на чертежи.

IV. Свойства на повърхността и обработката

1. Състояние на доставката: Горещо валцувано "черно" покритие (с котлен камък).

2. Повърхностна обработка: Подходяща за последващо отстраняване на ръжда, боядисване, огнеупорно покритие и горещо поцинковане; адаптивни както към вътрешна, така и към външна среда.

3. Възможност за обработка: Може да се реже, пробива, заварява и огъва; подходящ за изработване на различни структурни връзки.

V. Параметри на работната среда

1. Стандартна работна температура: [Диапазон] °C.

2. Нискотемпературни условия: Трябва да премине тест за удар при ниска температура за използване в изключително студени райони.

3. Устойчивост на корозия: Основният материал няма присъща устойчивост на корозия; повърхностната защита е задължителна в корозивни среди.

VI. Носещи характеристики на конструкцията

1. Еднаква дебелина на фланеца и успоредни вътрешни/външни повърхности; висок модул на сечение с отлична устойчивост на огъване, странично изместване и усукване.

2. Интегрално горещо валцувани (без заварени съединения); ниско остатъчно напрежение; устойчиви на деформация или напукване при продължително натоварване.

3. Превъзходна странична коравина в сравнение със стандартните I-греди; идеален за конструкции с големи разстояния и сгради, изложени на големи натоварвания от вятър.

Таблица със спецификации
