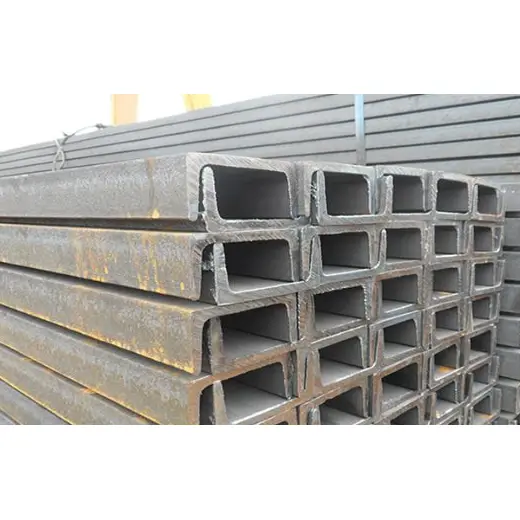

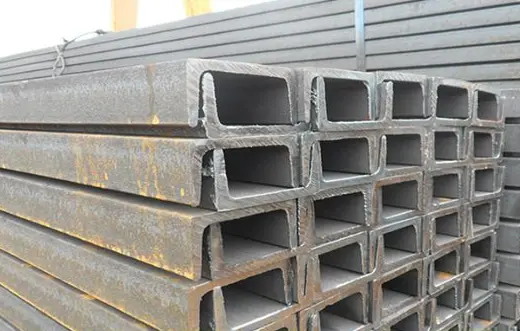

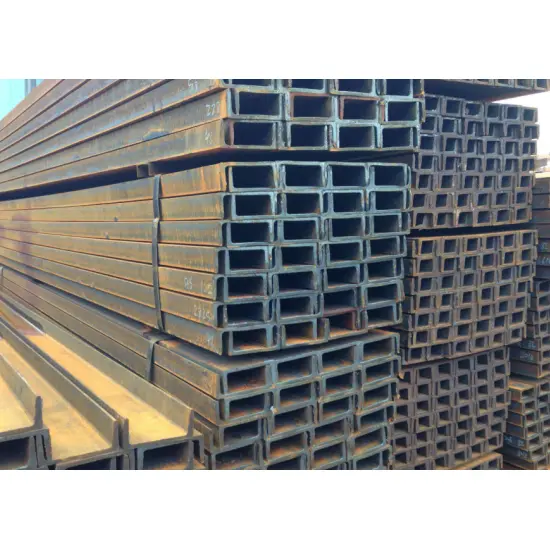

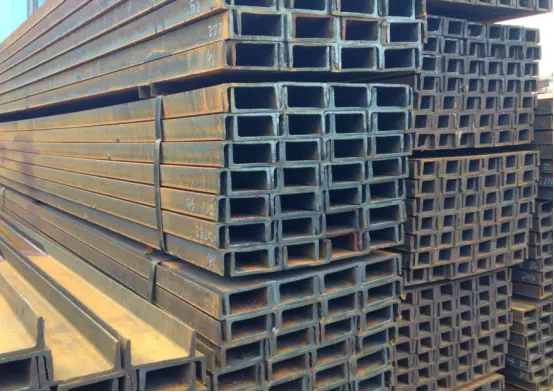

Горещо валцувани канални профили от структурна стомана

Горещо валцуваните конструкционни стоманени профили отговарят на националния стандарт GB/T 706-2016 и се произвеждат чрез интегриран процес на горещо валцуване. Имат С-образно (едностранно отваряне) напречно сечение. Моделите са класифицирани по височина на секцията, с допълнителни подразделения (a, b, c), показващи увеличена дебелина за същата височина. Продуктите са леки, лесни за обработка и рентабилни. Докато отделните секции имат ограничена странична твърдост и устойчивост на усукване - което ги прави подходящи предимно за вторични носещи компоненти - комбинирането на две секции (гръб до гръб) със свързващи плочи значително подобрява цялостната механична производителност.

HAISHENG предлага пълна гама от масови горещо валцувани модели канални профили, всеки придружен от изчерпателен доклад от изпитване на материала. Те са подходящи за различни спомагателни носещи приложения, включително промишлени предприятия, общински проекти, MEP/HVAC системи и временни конструкции. Ние предоставяме пълна гама от антикорозионни обработки – включително премахване на ръжда, боядисване и горещо поцинковане – за да отговорим на нуждите от доставка на едро на задгранични проекти.

I. Продуктови стандарти

Производството, допустимите отклонения на размерите и механичните свойства на профилите от горещо валцувани конструкционни стоманени канали отговарят на националния стандарт: GB/T 706-2016 „Горещовалцувани профили от структурни стомани“.

Механични стандарти за основни стоманени материали: GB/T 700 и GB/T 1591.

II. Ключови характеристики на продукта

2.1 Напречно сечение и механични свойства

1. Разполага с едностранно отворено напречно сечение на канала; отделните елементи показват умерена странична коравина и относително слаба устойчивост на усукване, което ги прави неподходящи за използване като самостоятелни главни колони във високи сгради или основни носещи греди за дълги разстояния.

2. Произведено чрез интегриран процес на горещо валцуване без заварени съединения, което води до ниско вътрешно остатъчно напрежение. Конструкцията е стабилна и надеждна, устойчива на напукване и деформация при продължително натоварване.

2.2 Снабдяване и предимства в разходите

1. Достатъчният запас от стандартни пазарни модели и стабилните канали за доставка осигуряват ниски единични цени и контролируеми общи разходи по проекта.

2. По-малкото собствено тегло за същата товароносимост ефективно намалява общото тегло на стоманената конструкция, както и разходите за транспорт и повдигане.

2.3 Предимства на производството и строителството на място

1. Горещо валцувани структурни стоманени канални секции могат свободно да се режат, пробиват, заваряват и огъват; няма ограничения на процеса за вторично производство на място, което позволява гъвкаво сглобяване на съединения.

2. Компактният размер и ниското собствено тегло позволяват обработката и повдигането да бъдат завършени с помощта на ръчен труд и дребномащабно оборудване, което значително съкращава графика за строителство на място.

3. Съвместим както с болтови, така и със заварени съединения; може да се съчетае с различни стоманени плочи и секции за завършване на съвместното сглобяване.

2.4 Защита от корозия и адаптивност към околната среда

1. Доставя се в горещо валцувано "черно" състояние (с котлен камък) и без предварително нанесено антикорозионно покритие.

2. Антикорозионни обработки - като шлайфане/отстраняване на ръжда, нанасяне на грунд против ръжда, горещо поцинковане или прахово покритие - могат да се прилагат при необходимост; подходящ за използване в сухи вътрешни среди или външни среди с лека корозивност.

2.5 Предимства на комбинираната употреба и ограничения

1. Предимства на комбинираната употреба: Свързването на две секции на канала гръб към гръб със свързващи плочи значително подобрява страничната твърдост и устойчивост на усукване, отговаряйки на изискванията за умерено натоварване.

2. Ограничения: Поради конструкцията с отворено сечение, те не могат да се използват за основни рамки на високи сгради, главни греди с голямо натоварване с ултра-дълъг обхват или критични носещи фуги, подложени на силно налягане на вятъра; те са подходящи само за ограждащи системи, скоби и вторични носещи компоненти.

III. Ключови сценарии за приложение

3.1 Основни употреби на горещо валцувани канални профили от структурна стомана

1. Фабрични стенни и покривни греди: съчетани с H-образни главни греди за закрепване на профилирани стоманени облицовъчни панели и прехвърляне на вертикални товари от покрива и стените.

2. Подпори за различно оборудване и тръбопроводи: Използва се за тръбни стелажи и закачалки (включително HVAC системи в сгради), основи за оборудване и опори за кабелни скари в химически заводи и електроцентрали. 3. Олекотени рамкиращи компоненти: щифтове за преградни стени, рамки за врати и прозорци, рамки за натрупване на обекта и вторични носещи елементи.

4. Аксесоари за индустриални платформи и пътеки: греди за пътеки за поддръжка, опори за стъпала на платформи и стойки за парапети/основи за парапети.

5. Армировка и вградени компоненти: Вградени стоманени плочи, усилватели на греди и колони и спомагателна стомана за опора на фундамента.

6. Временни строителни съоръжения: Сглобяеми строителни рамки, основи на скелета и временни опори за безопасност на изкопа.

3.2 Приложения в цялата индустрия

1. Промишлени сгради: Ограждащи и поддържащи системи за леки промишлени предприятия, складове, работилници и съоръжения за съхранение на суровини.

2. Общинска инфраструктура: Предпазни бариери край пътя, рамки за билбордове на открито, малки пешеходни пътеки и опори за общински комунални линии.

3. M&E и HVAC инженеринг: Тръбопроводи и опори/закачалки за специализирано оборудване за химически заводи, електроцентрали и офис сгради.

4. Прости граждански конструкции: навеси, навеси, сглобяеми кабини и прости селски навеси за съхранение.

5. Логистика и складиране: Леки стелажи за съхранение и рамки на платформа за сортиране на товари.

6. Други аксесоари: Основи за строителни машини, шасита на селскостопански машини и малки спомагателни стоманени конструкции за морски плавателни съдове.

V. Основни предимства на HAISHENG Factory Supply

Директно снабдяване от производителя на източника: Вътрешното складиране на профили от горещо валцувани конструкционни стоманени канали елиминира надценките на посредниците, предлагайки значителни разходни предимства за широкомащабни доставки на задгранични проекти.

Стабилни запаси във всички спецификации: Достатъчен целогодишен инвентар от основни размери стоманени канали (№ 5 до 25a); поддържа партидни доставки и бърз отговор на спешни поръчки по проекти.

Изчерпателна проверка на качеството и възможност за проследяване: Всяка партида от профили на профили от горещо валцувани конструкционни стоманени канали се доставя с оригинални сертификати за мелница и доклади за изпитване на механичните свойства; поддържа повторна инспекция от трета страна, за да отговаря на стандартите за приемане на проекти в чужбина.

Услуги за обработка на едно гише: Поддържа рязане с фиксирана дължина, щанцоване, огъване, заварено предварително производство и горещо поцинковане по поръчка; също така предлага пакетен износ на H-греди, I-греди, вградени плочи и болтове с висока якост. Стандартизирани експортни опаковки: влагоустойчиви и устойчиви на ръжда дървени палети или фолио; включва сертификати за съответствие и сертификати за материали както на китайски, така и на английски, за да се гарантира гладко митническо освобождаване и приемане на място.

IV. Ключови параметри за ефективност на продукта

4.1 Механични свойства на основния материал

Допълнителни механични индикатори:

Енергия на удара с V-прорез при нормална температура: Q235B ≥27J; Q355B ≥34J

Модул на еластичност E ≈ 2,06×10⁵ MPa

4.2 Правило за маркиране и стандартни размери

Спецификация за маркиране Символ: [ Формат: Височина × Ширина на фланеца × Дебелина на лентата, напр. [10# = 100 × 48 × 5,3 mm Моделите с еднаква височина са разделени на класове a/b/c, с по-широки фланци и по-дебели ребра за по-голяма носеща способност.

4.3 Раздел Механични характеристики (типични размери)

[10# Инерционен момент Ix ≈ 198 cm⁴ Модул на сечението Wx ≈ 39,7 cm³ Радиус на въртене ix ≈ 3,95 cm

[20a# Инерционен момент Ix ≈ 1780 cm⁴ Модул на сечението Wx ≈ 178 cm³ Радиус на въртене ix ≈ 7,86 cm Характеристика: Добра устойчивост на огъване по силна X-ос, слаба странична коравина и устойчивост на усукване по слаба Y-ос, неподходящи за индивидуална греда-колона при натоварване на огъване и натиск.

4.4 Толеранс на размери и форма

Стандартни фиксирани дължини: 6 м, 9 м, 12 м, налично рязане по поръчка

Толеранс на височината h: ±1,5~3,0 mm (варира според размера на модела)

Ширина на фланеца b толеранс: ±1.5~2.0mm

Правина: ≤2 mm на метър, обща праволинейност ≤0,2% от общата дължина

Усукване: ≤1,5 ​​mm на метър

4.5 Машинна обработка и производителност на повърхността

Състояние на доставка: Горещо валцувана черна повърхност с оксидна скала

Обработваемост: Лесно рязане, пробиване, заваряване и огъване за производство на място

Антикорозионни опции: Обезръждяване + грундиране, горещо поцинковане, пластмасово пръскане

4.6 Service Temperature & Load Limits

Приложим температурен диапазон: -20℃ ~ 80℃

Характеристика на натоварване: отворено напречно сечение с ниска странична коравина и слаба устойчивост на усукване; подходящ за просто поддържани едноосни огъващи елементи, забранен за високи основни рамки, главни греди с голям обхват и ключови компоненти, носещи натоварване от вятър

Начин на свързване: Болтово или заварено; двуканалното сглобяване гръб до гръб значително подобрява цялостната здравина

V. ЧЗВ:

Въпрос: Може ли каналната стомана да се използва самостоятелно като носеща вертикална колона за високи рамки?

A: Not recommended. Горещо валцуваните конструкционни стоманени профили имат отворено напречно сечение от едната страна, което води до лоша странична коравина и устойчивост на усукване; използването им самостоятелно ги прави податливи на нестабилност и деформация. Н-образните греди с широк фланец HW са предпочитаният избор за първични колони във високи конструкции.

В: Кое е най-доброто антикорозионно третиране на канална стомана в крайбрежни проекти на открито?

A: Препоръчва се горещо поцинковане на целия модул за дългосрочно излагане на открито или крайбрежни среди със солен спрей; за краткотрайна употреба на закрито във влажни условия е достатъчно отстраняване на ръжда, последвано от два слоя грунд против ръжда.

Въпрос: Как да избера между канални стомани тип „a“, „b“ и „c“ с еднаква височина?

A: Тип 'a' има най-тънката ребра и фланци, предлагащи най-нисък капацитет на натоварване, докато тип 'c' има най-голяма дебелина. За приложения с голямо натоварване или дълги обхвати се предпочитат по-дебелите подтипове „b“ или „c“.

Въпрос: Какви решения съществуват, ако твърдостта на едноканална стоманена греда е недостатъчна?

A: Две канални стоманени греди могат да бъдат съединени гръб към гръб със свързващи плочи, поставени между тях, за да образуват композитна секция с форма на кутия; това значително подобрява страничната твърдост и устойчивостта на усукване.

В: Може ли каналната стомана да бъде нарязана на определени дължини според изискванията?

A: Да. Стандартните дължини на материала (6 m, 9 m или 12 m) могат да бъдат нарязани на произволна дължина въз основа на вашите чертежи, а отрязаните краища могат да бъдат шлифовани гладко, ако е необходимо.

Теоретично тегло на канална стомана

Единица: kg/m、mm
