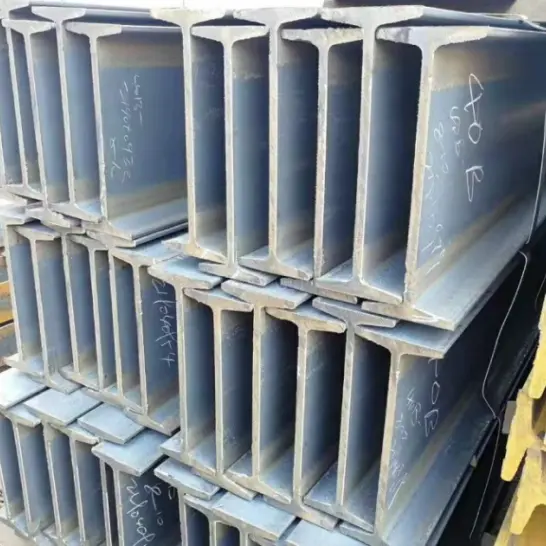

Горещовалцувана структурна I-гредова стомана

HAISHENG, надежден китайски производител на конструкционна стомана и доставчик на едно гише, съхранява горещовалцована структурна I-гредова стомана, произведена по GB/T 706 с класове Q235B и Q355B. Отличаващ се със заострени вътрешни фланци и неравномерна дебелина, той осигурява икономични разходи и лесна обработка. Широко използван за леки вторични греди, платформи, подпори и временни леки стоманени конструкции, той е конвенционален горещо валцован профил за малки и средни сгради.

Ключови характеристики на продукта

I. Секционни и механични характеристики

1. Вътрешните повърхности на фланеца са наклонени, като дебелината на фланеца се стеснява отвътре навън; това води до неравномерно разпределение на напрежението в сечението и относително слаба странична коравина.

2. Горещо валцована структурна I-гредова стомана като единична интегрална единица без заварени съединения, което води до ниско остатъчно напрежение и добра структурна стабилност.

3. Предлага прилична устойчивост на огъване, но средна устойчивост на усукване и странично изместване; неподходящи за приложения с голям обхват, силно натоварване от вятър или тежко натоварване.

II. Икономически характеристики и характеристики на доставките

1. Класическа продуктова категория с широк набор от спецификации; широко налични на склад, лесни за доставка и на конкурентни цени.

2. За същата носеща способност разходът на материал е по-висок от този на горещо валцуваните H-образни греди, което го прави по-икономичен за конструкции с леко натоварване.

III. Конструкция и експлоатационни характеристики

1. Правилната форма улеснява вторичната обработка (рязане, заваряване, пробиване) и позволява различни методи за свързване на място.

2. Умереното собствено тегло прави повдигането и монтажа лесни; идеален за прости сгради и временни конструкции.

3. Характеризира се с горещо валцувана "черна" финишна обработка; могат да бъдат подложени на отстраняване на ръжда и антикорозионно покритие, ако е необходимо, за да отговарят на вътрешна и стандартна външна среда.

IV. Сравнение с горещо валцувани H-образни греди

1. Страничната коравина е значително по-ниска от тази на H-гредите; неподходящи за използване като колони във високи сгради или като главни греди за дълги разстояния.

2. Ефективността на секциите е относително ниска, изисквайки повече материал при големи натоварвания.

3. Отлично съотношение цена-производителност; остава широко използван в леки и прости стоманени конструкции.

Употреби и обхват на приложение

I. Основни употреби

1. Подови/покривни вторични греди и просто поддържани греди: горещо валцуваната структурна I-гредова стомана се използва за поддържане на леки подови и покривни натоварвания, обикновено в носещи системи с малък до среден обхват.

2. Греди за платформи и пътеки: Основни и вторични носещи компоненти за промишлени предприятия, платформи за оборудване, пътеки за поддръжка и естакади.

3. Скоби и опори: Изработка на тръбни опори, стойки за оборудване, укрепване на стени и временни опорни рамки.

4. Греди и стенни рамки: Покривни греди за леки промишлени сгради, натрупване на строителни обекти и прости рамки за заграждения.

5. Малки рамки, греди и колони: греди и колони за леки стоманени рамки в ниски прости конструкции като работилници, складове и навеси за автомобили.

6. Компоненти на строителни машини: Основи за повдигащо оборудване, шаси на превозни средства, временни опори за изкопни работи и др.

II. Обхват на приложение

1. Промишлени сгради: леки промишлени предприятия, складове, работилници и малки силози за съхранение; използвани предимно за вторични носещи компоненти.

2. Временни/прости граждански конструкции: Временни съоръжения на строителни площадки, навеси за автомобили, навеси, прости навеси за съхранение и модулни/мобилни сгради.

3. Общинска инфраструктура: Общински натрупвания, опори за парапети, опори за пешеходни пътеки и малки естакади.

4. Електромеханична поддръжка: Подпори за тръбни стелажи за електроцентрали и химически заводи, основи за оборудване и закачалки/подпори за HVAC тръби.

5. Временни инженерни съоръжения: Подпори за изкопи, основи на скелета и временни носещи рамки за строителство.

6. Други полета: Шасита за селскостопански машини, рамки за малки транспортни съоръжения и прости складови стелажи.

Ключови параметри на ефективността

Стандарти: GB/T 706-2016, GB/T 700, GB/T 1591

I. Общи материали и механични свойства

II. Обозначение на раздела и подробности за спецификацията

1. Формат на обозначението: модел + височина (напр. 10#, 12#, 14#, 16#, 20a#, 20b#). Подтипове (a, b, c) съществуват за една и съща височина; дебелините на ламелите и фланците нарастват прогресивно, което води до по-голяма носеща способност.

2. Характеристики на сечението: Вътрешната повърхност на фланеца е с наклон 1:6; фланецът е по-дебел в основата и по-тънък в ръба, което води до неравномерно разпределение на напрежението в сечението.

III. Общи спецификации (модел + размери на секция)

Формат: Височина × Ширина на фланеца × Дебелина на мрежата

·10#: 100×68×4.5

·12#: 120×74×5.0

·14#: 140×80×5.5

·16#: 160×88×6.0

·18#: 180×94×6.5

·20a#: 200×100×7.0; 20b#: 200×102×9.0

·25a#: 250×116×8.0; 25b#: 250×118×10.0

·30a#: 300×126×9.0; 30b#: 300×128×11.0

IV. Допустими отклонения на размерите и формата

1. Стандартни фиксирани дължини: 6m, 9m, 12m; налично рязане по поръчка.

2. Изправеност (наклон): ≤2 mm на метър; общ наклон ≤0,2% от общата дължина.

3. Перпендикулярността на усукване и челна повърхност съответства на националните стандарти, осигурявайки прецизност по време на монтаж и свързване.

V. Характеристики на повърхността и обработката

1. Състояние на доставка: Горещо валцувани със скала (черно покритие).

2. Обработваемост: Подходящ за рязане, пробиване, заваряване и огъване; удобни за вторична обработка.

3. Защита от корозия: Незащитен в сурово състояние; могат да бъдат подложени на отстраняване на ръжда, боядисване или горещо поцинковане.

VI. Екологични и структурни параметри

1. Работна температура: -20°C до 80°C.

2. Структурни характеристики: Умерена устойчивост на огъване; относително ниска устойчивост на усукване и странична коравина; неподходящи за дълги разстояния, зони с голямо натоварване от вятър или основни носещи роли във високи конструкции.

3. Пригодност за натоварване: Използва се предимно за просто поддържани греди и компоненти с леко натоварване; избягвайте дълготрайно ексцентрично натоварване.
