Процес на изграждане на фабрични сгради със стоманени конструкции

I. Предварителни процедури и етап на проектиране

Иницииране на проекти, одобрение за ползване на земята, разрешения за планиране, оценка на въздействието върху околната среда и обработка на разрешителни за строеж

Проучване на обекта: Топографско картиране и геотехническо проучване; издаване на геотехнически доклади и определяне на носимоспособността на почвата

Дизайн (схема + строителни чертежи)

Архитектурни чертежи: Фабричен обхват, височина на тавана, врати/прозорци, покривни прозорци, покривни вентилатори и подови настилки

Конструкционни чертежи на стоманени конструкции: Стоманени колони, греди, греди, скоби и кранови греди (ако са необходими мостови кранове)

Основи, MEP (механични, електрически, водопроводни) и чертежи за пожарна безопасност

Преглед на чертежите, изготвяне на бюджет и тръжна процедура за избор на строителен предприемач и завод за производство на стомана

II. Фаза на изграждане на фундамент (първо строителни работи)

Изравняване на терена, изкопни работи и насипване с уплътняване

Изграждане на пилотна основа (за мека почва) / Изкоп за изолирани основи, монтаж на кофраж и свързване на арматура

Монтаж на вградени анкерни болтове (критична стъпка; точността на позициониране пряко влияе върху монтажа на стоманената конструкция)

Изливане и втвърдяване на бетон; отстраняване на кофража; изграждане на греди и подова основа

Проверка при приемане на фундамента; проверка на височината на анкерния болт, разстоянието и вертикалността

III.Стоманена конструкцияПредварително производство (съвместно със строителни работи за спестяване на време)

Обработката на стомана се извършва във фабриката, докато се извършват строителни работи по основата:

Проверка на суровините: Проверка на сертификатите за качество на Н-образни греди, стоманени плочи, профили, заваръчни пръти и боя

Рязане и изработка: Сглобяване и заваряване на H-образни колони, покривни греди и кранови греди

Корекция, пробиване (отвори за болтове) и бластиране за отстраняване на ръжда

Антикорозионно покритие: Грунд, междинен слой и горно покритие; нанасяне на огнеупорно покритие, ако е необходимо

Етикетиране на компоненти, опаковане, товарене и транспорт до строителната площадка

Едновременно производство на аксесоари: Стенни и покривни греди, свързващи пръти, скоби, улуци, облицовка, рамки за врати/прозорци и цветни стоманени сандвич панели

IV. Основна стоманена конструкция Монтаж на място (основен процес)

Повторно проучване на основите, почистване на анкерни болтове и поставяне на основни плочи

Повдигане на стоманени колони на място, затягане на анкерни болтове, закрепване с временни скоби и регулиране за вертикалност и надморска височина Монтиране на кранови греди (за съоръжения, оборудвани с мостови кранове)

Повдигнете и монтирайте главни греди на покрива (стоманени греди с твърда рамка на портала); закрепете ги към стоманени колони, за да оформите твърдата рамка

Инсталирайте хоризонтални скоби, междуколонни скоби и свързващи пръти, за да създадете стабилна интегрирана конструкция

Монтиране на покривни и стенни греди; затегнете всички високоякостни болтове и проверете спецификациите на въртящия момент

Извършете цялостна инспекция за приемане на конструкцията (проверка на вертикалността, деформацията и затягането на болтовете)

V. Монтаж на сградни обвивки (покривни и стени)

Покрив: Монтирайте стоманени листове с цветно покритие или сандвич панели от каменна вата; монтирайте капандури, покривни вентилатори, капачки на билото и улуци

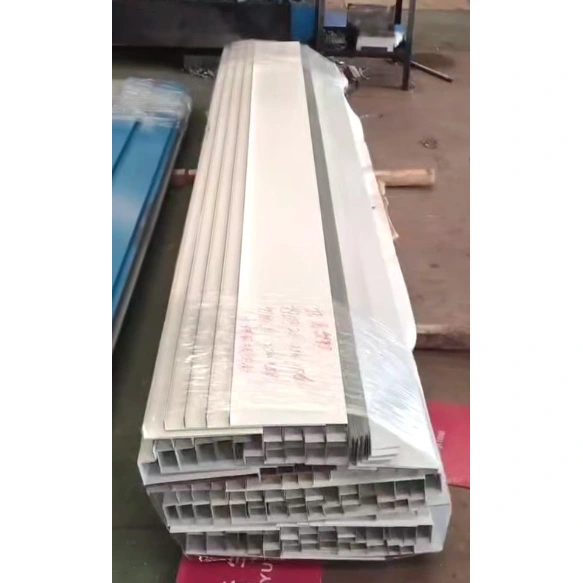

Стени: Монтирайте стенни панели, врати и прозорци; монтирайте ръбове/обшивки и тръби за дъждовна вода

Хидроизолация: Нанесете устойчив на атмосферни влияния уплътнител върху фугите на панелите; уплътнете хребети и улуци, за да предотвратите изтичане

VI. Подови настилки и спомагателни строителни работи

Вътрешна настилка: Полагане на основа от трошен камък и стоманена мрежа; изсипете и втвърдете устойчиви на износване или епоксидни подови настилки

Спомагателни строителни работи: гранични стени, главни порти, периметърни престилки, дренажни канавки, товарни докове (за логистични складове) и основи на оборудването

Септични ями, резервоари за противопожарна вода и павирани пътища

VII. MEP, противопожарна защита и монтаж на спомагателно оборудване

Електроразпределителна зала; монтирайте кабелни скари по стоманената конструкция; осветление, контакти и електрически вериги на кранове

Водопровод: Водоснабдителни, дренажни и тръбопроводни мрежи за дъждовна вода в целия завод

Противопожарна защита: Пожарни хидранти, спринклерни системи, детектори за дим, системи за изпускане на дим и пожароустойчиво уплътнение на отделения

Допълнително оборудване: Монтаж и пускане в експлоатация на мостови кранове, вентилатори, прахоуловителни системи, системи за наблюдение и вентилатори

VIII. Финализиране, тестване и приемане на завършване

Общо възстановяване: Поправете повредената боя, поправете празнините на стенните панели и почистете мястото

Специализирани тестове: откриване на дефекти в стоманена конструкция, проверка на дебелината на огнеупорното покритие, приемане на пожарна безопасност и инспекция на мълниезащита

Съберете пълен набор от изпълнени чертежи, сертификати за материали и протоколи от изпитвания

Приемане от пет страни (собственик, проектант, супервайзър, изпълнител, геотехнически геодезист); пълно завеждане на проекта и предаване за експлоатация
