Как една кръгла куха стоманена тръбна колона може да подобри структурните характеристики и ефективността на строителството

ХАЙШЕНГосигурява проектираниКръгла куха стоманена тръбна колонарешения за стоманени сгради, промишлени съоръжения, стадиони, пътеки, мостове, навеси и сглобяеми конструкции. Произведени от конструкционна стомана Q235B или Q355B, тези колони съчетават кръгъл носещ профил с гъвкава връзка и опции за защита от корозия за взискателни структурни приложения.

Колона с кръгла куха стоманена тръба е вертикален конструктивен елемент, предназначен да пренася товари от надстройка към нейната основа. Неговата куха кръгла секция осигурява балансирано разпределение на натоварването, силна аксиална компресия, устойчивост на усукване и относително ниска устойчивост на вятър. В зависимост от изискванията на проекта, колоните могат да бъдат произведени от безшевни или заварени стоманени тръби и персонализирани с основни плочи, усилващи елементи, свързващи плочи, фланци, аксесоари за повдигане и защитни покрития. Тази статия обяснява тяхната конструкция, ключови спецификации, производствен процес, предимства, приложения и съображения за избор.

Съдържание

1. Какво е кръгла куха стоманена тръбна колона?
2. Как се конфигурира кръгла куха стоманена тръбна колона?
3. Какви са основните структурни предимства?
4. Какви спецификации трябва да оценят купувачите?
5. Как се произвеждат кръгли кухи стоманени тръбни колони?
6. Къде се използват кръгли кухи стоманени тръбни колони?
7. Как се сравнява с други стоманени колони?
8. Как купувачите трябва да изберат правилната колона?
9. Често задавани въпроси
10. Защо да работите с професионален производител?

Какво е кръгла куха стоманена тръбна колона?

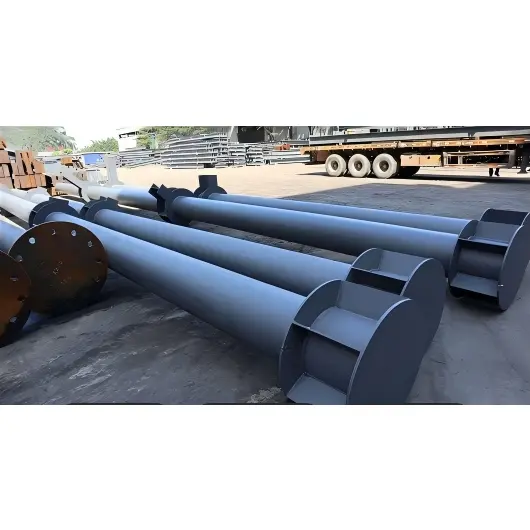

Кръгла куха стоманена тръбна колона е вертикален носещ структурен компонент с кухо цилиндрично напречно сечение. Обикновено се произвежда от въглеродна структурна стомана или нисколегирана стомана и може да бъде произведена или като безшевна тръба, или като валцована и заварена тръба.

За разлика от масивната стоманена колона, кухата конфигурация намалява ненужния материал, като същевременно поддържа здрав структурен профил. Кръглата геометрия разпределя напрежението около обиколката и осигурява постоянна устойчивост независимо от посоката на натоварване. Това прави дизайна особено полезен, когато колоните могат да изпитват комбинирана аксиална компресия, огъване, усукване, натоварвания от вятър или ексцентрични сили.

Типичната спецификация се изразява катоφD × t × L, където D представлява външния диаметър, t представлява дебелината на стената и L представлява дължината на колоната. Например φ219 × 8 × 6000 показва 219 mm външен диаметър, 8 mm дебелина на стената и 6 m дължина.

Как се конфигурира кръгла куха стоманена тръбна колона?

Структурната тръбна колона е повече от стоманена тръба. За много проекти пълното сглобяване включва компоненти за свързване и укрепване, които позволяват на колоната да се интегрира с основи, греди, покривни системи и други структурни елементи.

• Тяло на колоната:Основната кръгла стоманена тръба, избрана според диаметъра, дебелината на стената, дължината, класа на материала и проектните натоварвания.
• Основна плоча:Заварена стоманена плоча, която пренася натоварването на колоната към основата чрез анкерни болтове.
• Укрепващи плочи или пръстени:Армировка, използвана там, където се изискват по-високи натоварвания или локална устойчивост на изкълчване.
• Горна плоча или фланец:Осигурява точка на свързване за греди, ферми, горни колони или други структурни компоненти.
• Свързващи плочи и корбели:Улесняване на връзките греда към колона или тръба към тръба.
• Високоякостни болтове:Използва се за болтови структурни връзки, където е посочено от инженерния проект.
• Защитно покритие:Грунд, междинно и горно покритие или поцинковане могат да се нанасят в зависимост от условията на околната среда.

За изключително дълги конструкции отделните секции могат също да бъдат съединени чрез заварени, фланцови или други конфигурации на снаждане.

Какви са основните структурни предимства?

Балансирано разпределение на натоварването

Кръглото напречно сечение няма конвенционална силна и слаба ос. Геометрията му разпределя напрежението около тръбата, което го прави подходящ за конструкции, изложени на натоварвания от различни посоки.

Силна компресия и усукване

Тръбните колони често се избират за приложения, изискващи значителна аксиална товароносимост и устойчивост на торсионни ефекти. Затворената куха секция също така осигурява полезна структурна ефективност, когато стабилността и многопосочното натоварване са важни.

Намалено излагане на вятър

Опростеният цилиндричен профил може да намали аеродинамичното съпротивление в сравнение с ъгловите структурни профили. Тази характеристика може да бъде ценна за открити колони в навеси, пътеки, кули, конструкции на стадиони и други външни инсталации.

Ефективна инсталация

В сравнение с някои по-тежки структурни алтернативи, кухите стоманени колони могат да предложат ефективно съотношение якост към тегло. Фабричната изработка на основни плочи, свързващи компоненти, отвори и защитни покрития също може да намали обема на обработката, необходима на строителната площадка.

Архитектурна гъвкавост

Гладкият цилиндричен вид работи добре, когато структурните компоненти са умишлено видими. Следователно кръглите колони могат да комбинират структурни и архитектурни функции в търговски сгради, обществени съоръжения, ландшафтни структури и модерни индустриални проекти.

Какви спецификации трябва да оценят купувачите?

Изборът на структурна колона трябва да започне с инженерните изисквания, а не просто с избора на диаметър на тръбата. Класът на материала, дебелината на стената, дължината, конфигурацията на връзката, условията на натоварване, производствените толеранси и корозионната среда влияят върху крайната спецификация.

Например информацията за продукта на HAISHENG идентифицира Q235B и Q355B като основни класове материали и предоставя размери на тръбата във формат φD × t × L. Действителните структурни размери винаги трябва да се определят от изчисленията на проекта и приложимите стандарти за проектиране.

Как се произвеждат кръгли кухи стоманени тръбни колони?

Професионалното производство превръща стоманената тръба или плоча в завършен структурен възел, готов за транспортиране и монтаж. Контролираният производствен процес помага за поддържане на точността на размерите, качеството на заваръчния шев, праволинейността и защитата на повърхността.

1. Инспекция на суровините:Проверяват се марката на стоманата, размерите, състоянието на повърхността и съответната документация за материала.
2. Рязане:Тръбите или стоманените плочи се нарязват според необходимата дължина на колоната и производствените чертежи.
3. Оформяне:Заварени колони с голям диаметър могат да бъдат произведени чрез валцуване на стоманена плоча в цилиндрична форма, последвано от заваряване.
4. Крайна подготовка:Краищата на колоните могат да бъдат обработени или скосени, за да се постигне необходимата геометрия на връзката.
5. Сглобяване на компоненти:Основните плочи, горните плочи, усилващите елементи, корбелите, фланците и свързващите плочи се позиционират според инженерните чертежи.
6. Заваряване:Компонентите са заварени с помощта на подходящи производствени процедури, с прилагане на безразрушителен тест, където е необходимо.
7. Изправяне и корекция:Заваръчната деформация и изправеността на колоната се проверяват и коригират, когато е необходимо.
8. Обработка на отвори:Отворите за болтове и помощни елементи се пробиват или обработват до определени размери и места.
9. Повърхностна обработка:Ръждата и котленият камък могат да бъдат отстранени чрез бластиране преди нанасяне на грунд и защитно покритие.
10. Окончателна проверка:Размерите, връзките, заварките, състоянието на покритието, маркировките и опаковката се проверяват преди изпращане.

За колони с голям диаметър заварената конструкция осигурява по-голяма гъвкавост по отношение на диаметъра и дебелината на стената. Междувременно безшевните тръбни колони могат да бъдат полезни, когато се предпочитат безшевна конструкция и специфични изисквания за размери.

Къде се използват кръгли кухи стоманени тръбни колони?

Комбинацията от структурни характеристики и чиста цилиндрична геометрия позволява на тези колони да служат както за инженерни, така и за архитектурни цели.

• Промишлени предприятия:Използва се като вертикална структурна опора във фабрики и производствени съоръжения.
• Стадиони и големи зали:Подходящ за конструкции, където многопосочното натоварване и архитектурният облик са важни.
• Пътеки и навеси:Гладкият профил осигурява практично решение за открити опори на открито.
• Сглобяеми сгради:Фабрично произведените компоненти могат да опростят сглобяването и да подобрят координацията на конструкцията.
• Мостове и общински структури:Приложимо за избрани кейове, опорни елементи, стълбове за парапети и свързани структури.
• Ландшафтна архитектура:Цилиндричните колони могат да осигурят структурна опора, като същевременно поддържат чист визуален вид.
• Високи конструкции:По-големите CHS елементи могат да бъдат проектирани за значителни вертикални и комбинирани натоварвания.

Как се сравнява с други стоманени колони?

Различните структурни профили служат за различни инженерни цели. Следователно кръглата куха секция трябва да се оценява по-скоро според изискванията на проекта, отколкото да се третира като универсален заместител на H-секция или квадратни/правоъгълни кухи секции.

Подходящият раздел зависи от структурните изчисления, изискванията за свързване, производствените условия, наличността на материали, бюджета на проекта и приложимите строителни стандарти.

Как купувачите трябва да изберат правилната колона?

За екипи за доставки, инженери, изпълнители и производители на стоманени конструкции, ясната техническа спецификация може значително да намали комуникационните проблеми и забавянията на офертите.

1. Определете проектните натоварвания:Осигурете аксиални натоварвания, моменти на огъване, ефекти на усукване, натоварвания от вятър, сеизмични условия и друга подходяща проектна информация.
2. Потвърдете размерите:Посочете външния диаметър, дебелината на стената, дължината и необходимите толеранси на размерите.
3. Изберете класа на материала:Q235B и Q355B са често срещан избор, докато крайната степен трябва да отговаря на изискванията за проектиране на проекта.
4. Определете подробностите за връзката:Осигурете размерите на основната плоча, разположението на анкерните болтове, изискванията за фланеца, местата на свързване на гредите и подробности за усилващите елементи.
5. Помислете за околната среда:Външни, влажни, крайбрежни или химически агресивни среди може да изискват подобрена защита от корозия.
6. Потвърдете изискванията за проверка:Обсъдете проверката на размерите, проверката на заваръчните шевове, тестването без разрушаване, дебелината на покритието и документацията преди производството.
7. Планирайте логистиката:Обмислете дължината на колоната, транспортните ограничения, точките на повдигане, сегментирането, опаковането и последователността на инсталиране.

Подробен чертеж или спецификационен пакет позволява на производителя да определи най-подходящия маршрут за изработка и конфигурация на свързване. Купувачите могат също така да прегледат структурните стоманени компоненти, за да разберат как колоните се интегрират с други произведени стоманени елементи.

Често задавани въпроси

Какви материали обикновено се използват за кръгли колони от кухи стоманени тръби?

Конструкционните стомани Q235B и Q355B обикновено се определят за тези колони. Крайният материал трябва да бъде избран според структурните изчисления, приложимите стандарти, условията на околната среда и изискванията на проекта.

Каква е разликата между безшевни и заварени тръбни колони?

Безшевните колони се произвеждат от безшевни стоманени тръби и нямат надлъжна заварка. Заварените колони се формират от стоманена плоча и се съединяват чрез заваряване. Заварената конструкция осигурява по-голяма гъвкавост за големи диаметри и персонализирани дебелини на стените, докато безшевните тръби могат да бъдат изгодни за специфични диаметри и структурни изисквания.

Може ли кръгла куха стоманена тръбна колона да бъде персонализирана?

да В зависимост от производствените възможности и инженерните изисквания, диаметър, дебелина на стената, дължина, основни плочи, горни връзки, усилващи елементи, свързващи плочи, отвори за болтове, повдигащи уши, конфигурации на снаждане и повърхностни обработки могат да бъдат персонализирани.

Как се борави със защитата от корозия?

Обичайните опции включват бластиране, последвано от грундиране, междинно и горно покритие. Горещото поцинковане също може да се обмисли за подходящи приложения, особено когато се изисква повишена защита от корозия.

Кръглите тръбни колони подходящи ли са за външни конструкции?

Те могат да се използват при приложения на открито, като навеси, пътеки, ландшафтни структури, общински съоръжения и други открити стоманени системи, когато размерите на колоните, структурният дизайн, връзките и системата за защита от корозия са правилно посочени.

Каква информация трябва да бъде предоставена при искане на оферта?

Полезната информация включва количество, клас стомана, външен диаметър, дебелина на стената, дължина, чертежи на свързване, детайли на основната плоча, изисквания за повърхностна обработка, стандарти за проверка, местоназначение и очакван график за доставка. Структурните чертежи са особено полезни за персонализирани проекти.

Защо да работите с професионален производител?

Една структурна колона трябва да функционира като част от цялостна носеща система, така че изборът на продукт трябва да включва повече от сравняване на цените на тръбите. Точността на производство, качеството на заваряване, детайлите на свързване, защитата на повърхността, процедурите за проверка, опаковането и координацията на доставката влияят върху крайния резултат от проекта.

ХАЙШЕНГ доставя кръгли кухи стоманени тръбни колони, използвайки структурна стомана Q235B или Q355B и поддържа производствени конфигурации, включително основни плочи, усилващи елементи, свързващи плочи, високоякостни болтове и защитни покрития. За специфични за проекта изисквания купувачите могат да предоставят чертежи, размери, информация за товарене, количество и условия на приложение, така че да може да се оцени подходящата конфигурация на колоната.

Планирате проект за стоманена конструкция или снабдяване със структурни колони по поръчка?Споделете вашите чертежи и технически изисквания с HAISHENG днес. За избор на материал, подробности за производството, конфигурации на свързване, поддръжка на оферти и планиране на доставката,свържете се с насза да обсъдите вашия проект с екипа на HAISHENG.
