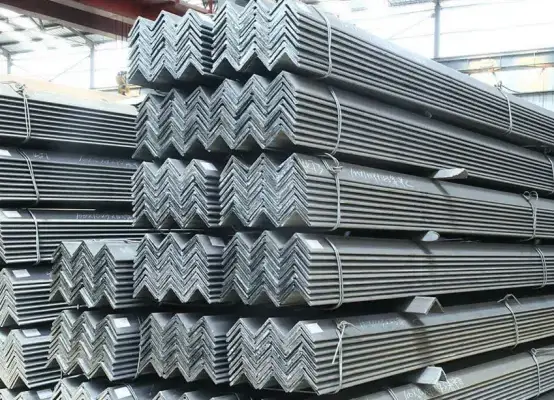

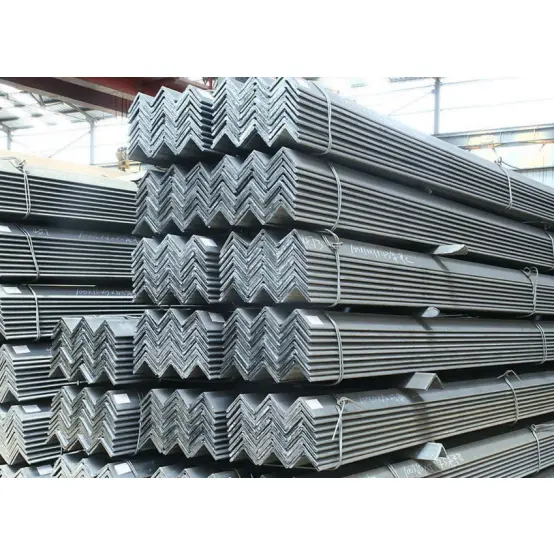

Ъглови пръти от поцинкована структурна стомана

Поцинкованите конструкционни стоманени ъгли са леки, рентабилни и лесни за обработка и монтаж. Със своите компактни и гъвкави напречни сечения, те често се използват за структурни връзки, скоби, армировка на греди, парапети, опори, вградени части и различни спомагателни компоненти. Широко използвани в промишлени съоръжения, общински проекти, електромеханични инсталации и складове, те са спомагателен материал в големи количества в стоманени конструкции.

Характеристики на ъглови пръти

I. Механични характеристики и характеристики на напречното сечение

1. Г-образно напречно сечение; лека структура. Те издържат основно на аксиални сили, сили на срязване и локални моменти на огъване. Поради относително ниската цялостна твърдост, те не са подходящи за използване като основни носещи компоненти като главни греди или колони.

2. Горещо валцуваната конструкция от една част води до ниско остатъчно напрежение и еднакви свойства на материала, което ги прави устойчиви на напукване или деформация при натоварване.

3. Ъглите с еднакви крака предлагат симетрично разпределение на натоварването, докато ъглите с неравномерни крака позволяват гъвкав избор въз основа на посоката на силата, приспособявайки се към различни монтажни съединения.

II. Икономически характеристики и характеристики на доставките

1. Широка гама от спецификации и модели; богат пазарен запас и разнообразни канали за доставка; ниска цена и ниска обща цена.

2. Лек, значително намаляващ общото структурно натоварване и разходите за фундамент.

III. Характеристики на обработката и конструкцията

1. Рязането, щанцоването, огъването, заваряването и снаждането са лесни, което позволява гъвкава вторична обработка на място.

2. Компактният размер прави манипулирането и повдигането лесно; разнообразните методи на сглобяване (заваряване или болтове) осигуряват висока ефективност на конструкцията.

3. Гъвкави опции за снаждане и комбиниране; използването на няколко пръта заедно може да подобри цялостния капацитет на натоварване и стабилност.

IV. Характеристики на употреба и съвместимост

1. Доставя се в горещо валцувано "черно" състояние (мелнична скала); съвместим с антикорозионни обработки като отстраняване на ръжда, боядисване и горещо поцинковане; подходящ за използване в стандартни вътрешни и външни среди. 2. Много гъвкав; подходящ за производство на различни спомагателни компоненти като съединители, опори, рамки на корпуси, парапети и вградени части.

V. Ограничения

Поради формата на напречното си сечение те имат ограничена устойчивост на огъване и странично изместване. Те служат предимно като спомагателни носещи, свързващи или подсилващи компоненти и не могат да издържат големи натоварвания при приложения с голям обхват или тежки условия.

Употреби и обхват на приложение

I. Основни употреби

1. Свързване и укрепване на ставите: Галванизираните ъглови пръти от структурна стомана служат като свързващи плочи, усилващи елементи и компоненти за снаждане между първични и вторични стоманени елементи (като греди и колони), подобрявайки целостта на ставите.

2. Различни опори и скоби: Производство на тръбни опори, скоби за кабелни скари, основи за оборудване, опори за коридори и покривни опори.

3. Корпуси и рамки: Стенни/покривни греди за промишлени предприятия, рамки за облицовка от цветна стомана, рамкиране на преградни стени и рамки за врати/прозорци.

4. Парапети, парапети и стълби: Фабрични периметърни огради, парапети за стълби, парапети за пешеходни пътеки, заграждения на платформи и основни компоненти за стълби за достъп.

5. Вградени части и анкери: Строителни вградени части, конектори за основна плоча и стенни връзки.

6. Леки рамки и временни съоръжения: прости навеси, натрупвания на строителни площадки, временни опори и компоненти на скеле.

7. Подсилване на стоманена конструкция: Осигуряване на укрепване, завързване и странична опора за H-греди, канална стомана, I-греди и други структурни елементи.

II. Обхват на приложение

1. Промишлени сгради: Поддържащи системи, ограждащи конструкции и спомагателни материали за платформи за оборудване във фабрики, складове и работилници.

2. Общинско инженерство: Пътни парапети, натрупване на обекти, рамки за билбордове, опори за общински комунални линии и малки пътеки.

3. M&E и HVAC: Специализирани опори и закачалки за въздуховоди, водопроводни тръби и кабели в електроцентрали, химически съоръжения и търговски сгради.

4. Сглобяеми и граждански сгради: Спомагателни рамки за многоетажни стоманени конструкции, модулни сгради и прости жилищни единици.

5. Складиране и логистика: Леки стелажи, преградни стелажи за съхранение и защитни конструкции за складови дворове. 6. Други области: Спомагателни конструкции за строителни машини, морски спомагателни материали, рамки за селскостопански машини и спомагателни елементи за кули за предаване на енергия.

Ключови параметри на ефективността

Стандарт: GB/T 706-2016 (поцинковани ъглови пръти от структурна стомана); категоризирани в ъгли с еднакви и неравни крака.

I. Общи материали и механични свойства

Модул на еластичност: 2,06 × 10⁵ MPa; енергия на удара при стайна температура ≥ 27 J.

II. Класификация, обозначение и основни спецификации

1. Класификация и обозначаване

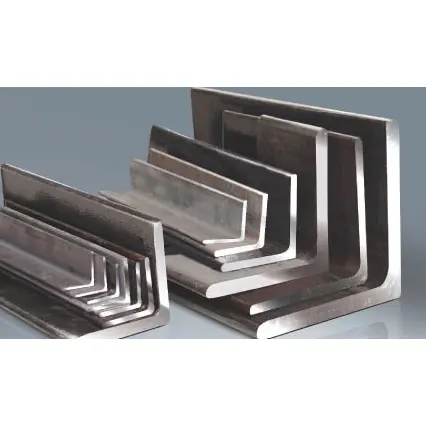

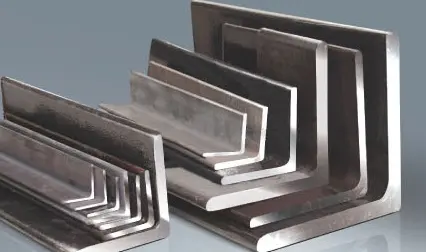

· Ъгъл на равни крака: Ширините на крака са еднакви; обозначение: ширина на крака × дебелина на крака (напр. ∠50 × 5).

· Неравен ъгъл на крака: Ширините на крака са различни; обозначение: ширина на дългия крак × ширина на къс крак × дебелина на крака (напр. ∠63×40×5).

2. Общи ъгли с равни крака (Опора в инженерството)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Често срещани неравни ъгли

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Параметри на размери и дължина

1. Стандартни фиксирани дължини: 6m, 9m, 12m; налично рязане по поръчка; толеранс на дължината ±5 мм.

2. Допустими отклонения на формата: кривина ≤ 2 mm на метър; обща кривина ≤ 0,2% от общата дължина; без значително усукване.

IV. Структурни характеристики

1. Г-образно отворено сечение; ниска устойчивост на усукване и огъване; подходящ за устойчивост на аксиални сили, сили на срязване и локални моменти на огъване.

2. Ъглите с равни крака имат симетрично натоварване и често се използват за двупосочни укрепвания или симетрични опори; ъглите с неравни крака са подходящи за еднопосочни натоварващи фуги.

3. Товароносимостта на единичен елемент е ограничена; комбинирането или групирането на членове може да подобри цялостната твърдост.

V. Характеристики на повърхността и обработката

1. Състояние на доставка: Горещо валцувано, черно покритие (с котлен камък).

2. Обработваемост: Лесен за рязане, пробиване, заваряване и огъване; удобни за производство на място.

3. Повърхностна защита: Съвместима с отстраняване на ръжда и боядисване, горещо поцинковане или прахово покритие; подходящ както за вътрешна, така и за външна среда.

VI. Параметри на работната среда

1. Приложим температурен диапазон: [Min]°C до [Max]°C

2. Устойчивост на корозия: Основният материал няма присъща устойчивост на корозия; повърхностната защита е задължителна за външни или корозивни среди.

3. Методи на свързване: Съвместими със заваряване, стандартни болтове или галванизирани болтове.

Таблица със спецификации на ъглови пръти от поцинкована структурна стомана
